- Частотный диапазон: 1 – 500 МГц
- Сертификация витой пары категорий CAT 5, 5e, 6, 6A (в базовой комплектации)
- Сертификация витой пары класса: Class D, E, EA (в базовой комплектации)
- Сертификация коаксиального кабеля, патчкордов, Ethernet M12 (опция)
- Сертификация оптического кабеля SM, MM, MPO (опция)
- Сенсорный экран на основном и удаленном блоке
- Время выполнения “Автотест” для Cat 6A - 9 сек
Страна происхождения
Китай
Код производителя
WX-500-PLUS
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

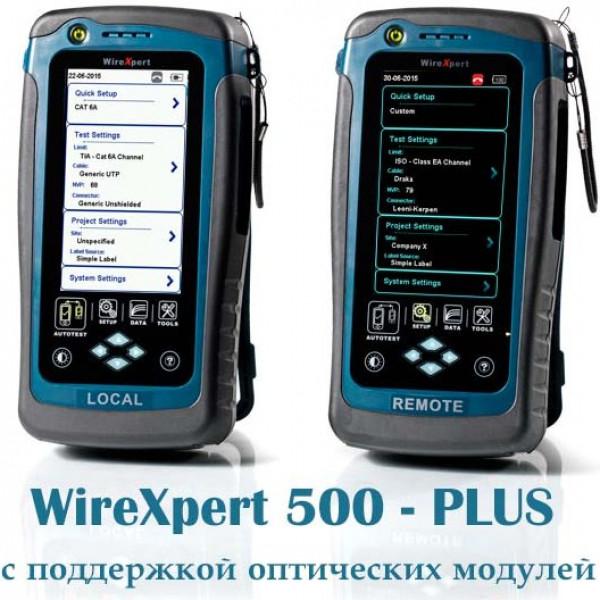

Softing WireXpert 500 PLUS - тестер для сертификации медных кабелей, построенных на витой паре категории 5, 5e, 6, 6A (Class D, E, EA) с поддержкой модулей для сертификации оптики.
Сертификация витой пары является важнейшим тестированием для получения гарантии на построенную СКС и уверенности, что ваша кабельная система действительно обеспечит необходимую скорость и производительность. В отличие от простых кабельных тестеров, которые могут проверить только целостность соединения, сертификатор WireXpert 500 измеряет: затухание линии (Attenuation), возвратные потери (Return Loss), переходные помехи (NEXT, PSNEXT), ACRF, ACRN, сопротивление цепи, задержку распространения сигнала по парам, смещение задержки и др. Определив эти параметры, мы можем убедится соответствует ли СКС указанной категории.
Анализатор состоит из идентичных основного и удаленного блоков с прочными корпусами и цветными ЖК-экранами, предназначенных для интенсивного промышленного ипользования. Двойная система управления (DCSTM) - позволяет быстро и просто управлять циклами испытаний с любого устройства. Это значительно сохранит время специалисту работающему в одиночку.
Дополнительные возможности тестера WireXpert 500 PLUS (опции):
- Сертификация оптического волокна SM (Одномод) - требуются адаптеры WX-AD-SM2
- Сертификация оптического волокна MM (Многомод) - требуются адаптеры WX_AD_EF_MM2
- Сертификация оптического волокна MPO/MTP - требуются адаптеры WX_AD_MM_MPO_KIT
- Сертификация коаксиального кабеля - требуются адаптеры PS-WX_AD_COAX2
- Сертификация патчкордов категории 5e - требуются адаптеры PS-WX_AD_5e_PCORD2
- Сертификация патчкордов категории 6 - требуются адаптеры PS-WX_AD_6_PCORD2
- Сертификация патчкордов категории 6A - требуются адаптеры PS-WX_AD_6A_PCORD2
- Сертификация кабеля Industrial Ethernet M12 (4 контакта) - адаптеры PS-WX_AD_M12_CHKIT2
- Сертификация кабеля Industrial Ethernet M12 (8 контактов) - адаптеры PS-WX_AD_M12_X_CHKIT2
Комплект поставки кабельного анализатора Softing WireXpert 500 PLUS:
- Основной блок WireXpert 500 PLUS (500 Мгц)
- Удаленный блок WireXpert 500 PLUS (500 Мгц)
- Аккумуляторные батареи Li-ion – 2 шт
- Стилус – 2 шт
- Защитные крышки на экран – 2 шт
- Адаптеры постоянной линии Cat 6A - 2 шт
- Шнуры для адаптеров постоянной линии Cat 6A – 2 шт
- Адаптеры канала Cat 6A - 2 шт
- Гарнитуры - 2 шт
- Зарядные устройства AC - 2 шт
- Шнуры питания – 2 шт
- Сертификат заводской калибровки
- USB накопитель с инструкцией и Программным Обеспечением
- Сумка для транспортировки
Настройка и работа сертификатора WireXpert:
Технические характеристики
- от 1 до 500 МГц
- TIA -568-C.2 категории 5, 5e, 6, 6A ISO/IEC 11801, EN 50173 Class D, E, EA
- Превосходит TIA 1152 & IEC61935-1 level IIIe
- До 500 метров при двустороннем тестировании
- Канала (PS-WX_AD_6ACH2): 10 000 подключений Постоянной линии (PS-WX_AD_6ALKIT2): 5000 подключений
- Схема разводки кабеля Затухание линии (Вносимые потери) 0 до 70 дБ, ±0.1 дБ NEXT, PSNEXT: от 0 до 85 дБ, ±0.2 дБ ACRN, PSACRN: от -25 до 85 дБ, ±0.5 дБ Возвратные потери: от 0 до 40 дБ, ±0.2 дБ Сопротивление цепи: от 0 до 40 Ом, ±0.1 Ом Длина кабеля: от 0 до 500 м, ±0.5 м (двустороннее тестирование) Общая задержка распространения от 0 до 5000 нс, ±1 нс Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс Определение повреждений.
- Длины волн 1310/1550 нм Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора SC, Опционально LC Стандарты тестирования TIA 568 C.3, IEC 14763-3 Потери от 0 до 31dB ±0.2 дБ Длина линии от 0 до 20 000 м. ±1.5 м Выходная мощность: от -5 дБм до -9 дБм Чувствительность приемника: -40 дБм
- Длины волн 850/1300 нм Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора SC Стандарты тестирования TIA 568 C.3, IEC 14763-3 Динамический диапазон 24 dB Потери от 0 до 24 дБ ±0.2 дБ Длина линии от 0 до 2000 м ±1.5 м Выходная мощность: от -4 дБм до -10 дБм Чувствительность приемника: -34 дБм
- Длины волн 850/1300 нм, Encircled-Flux (EF) Длительность автотеста 6 секунд для двустороннего тестирования Тип коннектора FC-SC Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1 Динамический диапазон 12 дБ Потери от 0 до 24 дБ ±0.2 дБ Длина линии от 0 до 2000 м ±1.5 м Выходная мощность: от -16 дБм до -20 дБм Чувствительность приемника: -40 дБм Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм
- Время тестирования 5 секунд Параметры тестирования: Потери в канале (график и таблица) Полярность линии (A, B, C, или пользователькая) Тестирование "Прошел/Не прошел" по установленным порогам Конфигурация соединения: 12 волокон, или волокна выбранные пользователем Конфигурация тестирования: MPO-MPO Адаптер №1. Источник излучения с коннектором MPO Тип коннектора: Многомодовый MPO (Type A, pinned) Длины волн: 830-860 нм Измерения и требования: Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203) Адаптер №2. Измеритель мощности с коннектором MPO. Тип коннектора: Многомодовый MPO (Type A, pinned) Уровень мощности ввода при насыщении: -1.0 дБм Измеряемый диапазон потерь: 0 – 15 дБ Точность измерения потерь: ±0.2 дБ
- Локатор повреждений на основе временной задержки для RL и NEXT
- Разъем для подключения видеомикроскопа RJ45 Ethernet разъемU SB интерфейс 3,5 мм. разъем для подключения гарнитуры Разъем питания
- есть (от телефонного напряжения)
- 5 дюймовый промышленный сенсорный экран на обоих устройствах
- Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность
- Источник питания
