Служит для измерения параметров телевизионных каналов и передачи результатов измерения по локальной сети TCP/IP на удаленный ПК
Страна происхождения
Китай
Код производителя
PLN-CIU-003
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Анализатор телевизионных сигналов с удаленным доступом ПЛАНАР ЦИУ-003 предназначен для непрерывного мониторинга параметров сетей распределительных приемных систем телевидения, отдельных элементов построения сети и других радиоэлектронных устройств. Отличительной особенностью анализатора является наличие Ethernet интерфейса, что позволяет создать централизированную систему контроля состояния кабельной сети с управлением по локальной сети TCP/IP.
ЦИУ-003 является анализатором сигналов эфирного и кабельного телевизионного вещания и служит для измерения параметров телевизионных каналов и передачи результатов измерения по локальной сети TCP/IP на удаленный ПК. Измеритель позволяет измерять параметры телевизионного радиосигнала с аналоговой и цифровой модуляцией стандартов DVB-C и DVB-T.
Для каналов с аналоговой модуляцией производится измерение параметров:
- уровня напряжения радиосигнала изображения,
- разности уровней напряжения радиосигналов изображения и звукового сопровождения,
- отношения уровня напряжения радиосигнала изображения к шуму в полосе частот канала изображения.
Для телевизионных каналов с цифровой модуляцией: фактического уровня напряжения радиосигнала.
Для телевизионного сигнала стандарта DVB-C и DVB-T измеритель позволяет измерять показатели качества приема:
- коэффициент ошибок модуляции цифрового потока MER,
- частоту появления ошибочных битов BER до декодера Рида-Соломона,
- частоту появления ошибочных битов после декодера Рида-Соломона.
Также прибор позволяет осуществлять проверку транспортного потока MPEG DVB-C и DVB-T каналов на соответствие требованиям стандарта ETSI TR101290. Управление анализатором осуществляется с помощью удаленного ПК по Ethernet интерфейсу.
Особенности ЦИУ-003:
- конструктивное исполнение 19’’/1U (стандарт МЭК297);
- сохранение результатов измерений в энергонезависимой памяти прибора;
- управление прибором по Ethernet интерфейсу с помощью удаленного компьютера;
- организация мониторинга с помощью специализированного ПО ViewRSA, а также с системами мониторинга, поддерживающими SNMPv1 протокол;
- возможность обновления программного обеспечения пользователем.

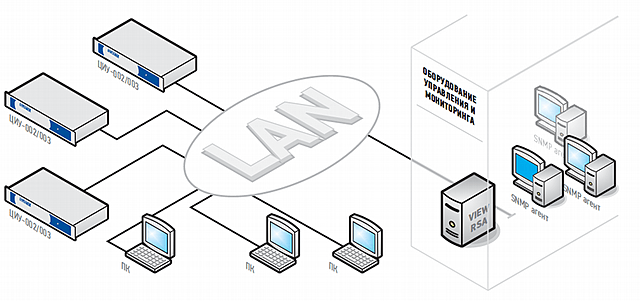

Организация мониторинга:
- работа с системой мониторинга ViewRSA:
- считывание результатов измерений и их сохранение в базе данных,
- отображение процесса измерения в режиме реального времени,
- автоматическая проверка результатов измерений по шаблону проверки,
- система оповещения пользователя об ошибках: визуальная, звуковая, рассылка e-mail, запуск внешнего приложения,
- просмотр истории результатов измерения в графическом и табличном виде,
- встроенный WEB-сервер для удаленного доступа к программе;
- работа с системами мониторинга на основе SNMPv1 протокола:
- управление процессом измерения (запуск, остановка, задание периода измерения),
- рассылка трапов с информацией об ошибках каналов,
- возможность рассылки трапов нескольким SNMP менеджерам,
- чтение результатов измерения прибора в режиме реального времени.
- измеритель ЦИУ-003 - 1 шт.
- сетевой шнур c евро-вилкой - 1 шт.
- кабель для COM-порта - 1 шт.
- диск CD с ПО - 1 шт.
- резиновые ножки - 4 шт.
- руководство по эксплуатации - 1 шт.
- формуляр - 1 шт.
Технические характеристики
- 48 - 1000 МГц
- 125 кГц
- 20, 40 дБ
- с выключенным аттенюатором - 30–80 дБмкВ
- с включенным аттенюатором 20 дБ - 50–100 дБмкВ
- с включенным аттенюатором 40 дБ - 70–120 дБмкВ
- 0,1 дБ
- ± 1,5 дБ
- ± 2,2 дБ
- 230 ± 60 кГц
Параметры DVB-C демодулятора:
- тип модуляции - QAM64, 128, 256
- символьная скорость - 5,000…7,000 Мсимв/с
- для QAM64 - 22…42 дБ
- для QAM256 - 28…42 дБ
- 0,1 дБ
- ±2,0 дБ
- BER до декодера Рида-Соломона - 5,0x10-3 - 1,0x10-9
- BER после декодера Рида-Соломона - 1,0x10-4 - 1,0x10-9
- для QAM64 - 45 дБмкВ
- для QAM256 - 50 дБмкВ
- ±0,25 МГц
- тип модуляции канала - COFDM
- тип модуляции поднесущих - QPSK, QAM16, QAM64
- ширина полосы канала - 7, 8 МГц
- число поднесущих канала - 2к, 4к, 8к
- защитный интервал - 1/32, 1/16, 1/8, 1/4
- иерархическая модуляция - ?=1, ?=2, ?=4
- относительная скорость кода - 1/2, 2/3, 3/4, 5/6, 7/8
- 18…35 дБ
- 0,1 дБ
- ±2,0 дБ
- BER до декодера Витерби - 1,0x10-2 - 1,0x10-9
- BER после декодера Витерби - 1,0x10-3 - 1,0x10-9
- BER после декодера Рида-Соломона - 1,0x10-4 - 1,0x10-9
- 40 дБмкВ
- ±0,5 МГц
Время установления рабочего режима
- не более 5 мин
- RJ-45 / 100BASE-TX
- IPv4 / DHCP
- SNMPv1
- 80 страниц измерений по 160 каналов
- от сети переменного тока напряжением 110-265 В частотой от 47 до 63 Гц с содержанием гармоник не более 5%
- не ограничено
- не менее 10000 часов
- не менее 5 лет
- 19’’/1U (стандарт МЭК297)
- 483x163x44 мм
- 2,0 кг
- температура окружающего воздуха (23±5) ?С;
- относительная влажность воздуха (55±25) %;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
- переходные напряжения соответствуют II категории монтажа.
- температура окружающего воздуха от минус 10 до плюс 40 °С;
- относительная влажность воздуха не более 90% при температуре воздуха 25 ?С;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
