- Интерфейс M.2 2280 (PCIe Gen3 x4)
- Максимальное разрешение 4096×2160
- Поддержка частоты до 240FPS
- Вход HDMI 2.0 и встроенный звук
- HDR10 поддержка
Цена дилер по запросу
Производитель
Страна происхождения
Китай
Гарантия
12 месяцев
Код производителя
IPS-507717
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

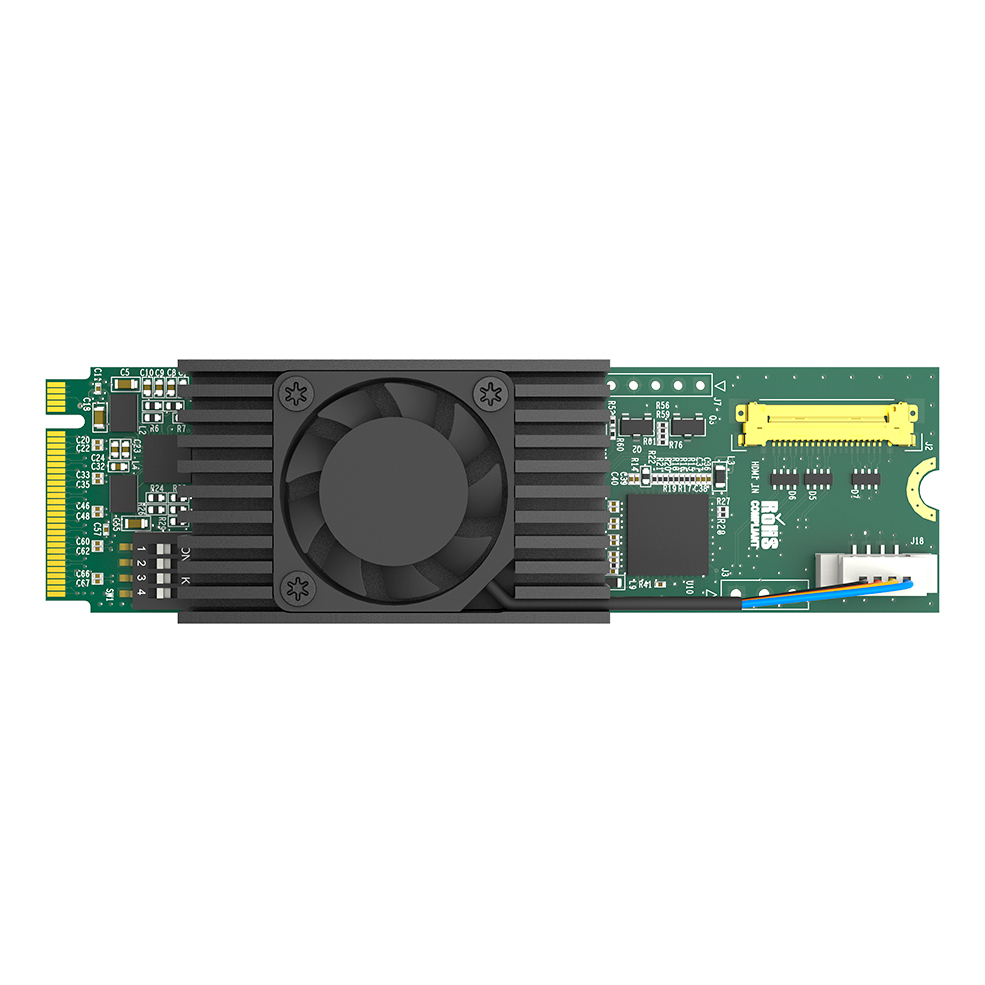

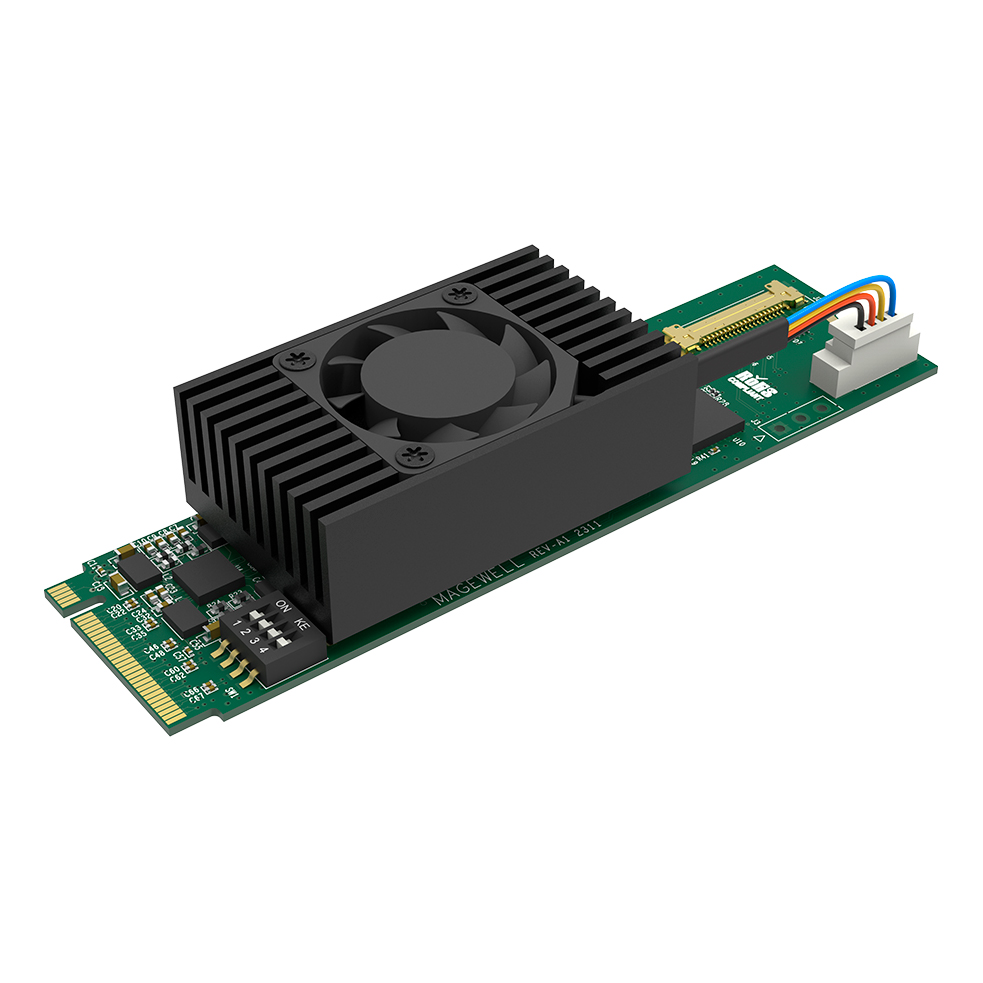

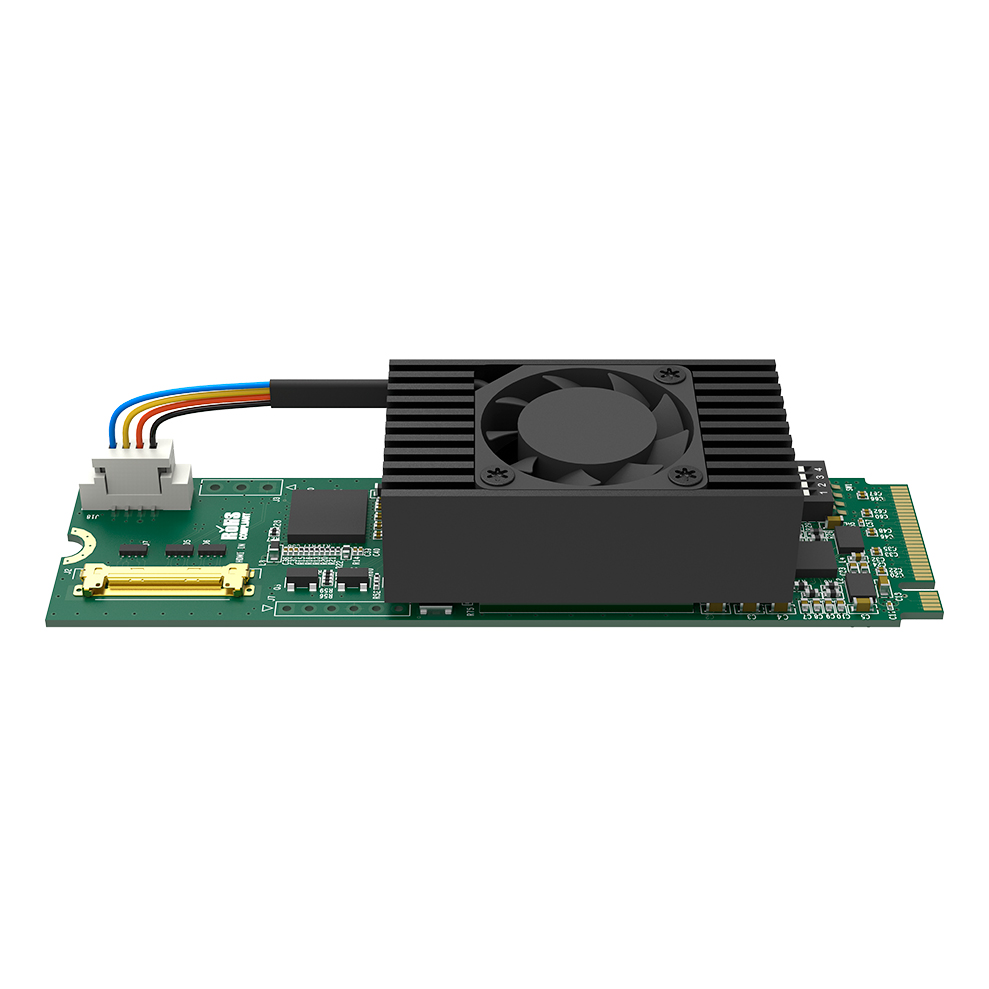

Профессиональный захват видео Magewell Eco Capture HDMI 4K Plus M.2 — это высокопроизводительное решение, предназначенное для интеграции в компактные и портативные компьютерные системы. Благодаря использованию современного форм-фактора M.2 2280, данная плата обеспечивает максимальную эффективность захвата видеосигнала высокого качества при минимальных требованиях к пространству.
Технические возможности Устройство поддерживает работу с видео в разрешении до 4096×2160 при высокой частоте кадров, обеспечивая гибкость при создании контента. Аппаратная поддержка HDR10 расширяет возможности при работе с современными источниками, а встроенная функция анализа статуса сигнала в реальном времени гарантирует стабильность потоковой передачи аудио и видео данных. Высокая пропускная способность шины PCIe Gen3 x4 обеспечивает минимальную задержку при передаче данных в систему через функции прямого доступа к памяти DMA.
Программная совместимость Плата полностью оптимизирована для профессионального использования и совместима с популярным программным обеспечением для трансляции и обработки, таким как OBS, XSplit, vMix и специализированными API, включая DirectShow и V4L2. Гибкость настроек через SDK (обновляемая прошивка, пользовательские таблицы EDID, масштабирование) делает данную модель идеальным выбором для сложных мультимедийных задач, требующих точной синхронизации и надежности.
Характеристики
| Параметры устройства | |
| Приёмник HDMI: | 594МГц приёмник HDMI, максимальная входная частота — 4096×2160 4:4:4 60FPS |
| Максимальные возможности аудиоввода: | До 8-канального встроенного аудио HDMI 24 бита, частота дискретизации 192 кГц |
| Поддерживаемые форматы входного сигнала: | RGB/YUV 4:4:4 8 бит, YUV 4:2:2 12 бит, RGB/YUV 4:4:4 10/12 бит, частота пиксельного потока до 594 МГц |
| Потоковая передача аудиоданных через SDK: | До 8 каналов аудио потоков стандарта IEC60958/IEC61937 |
| HDR поддержка: | HDR10 |

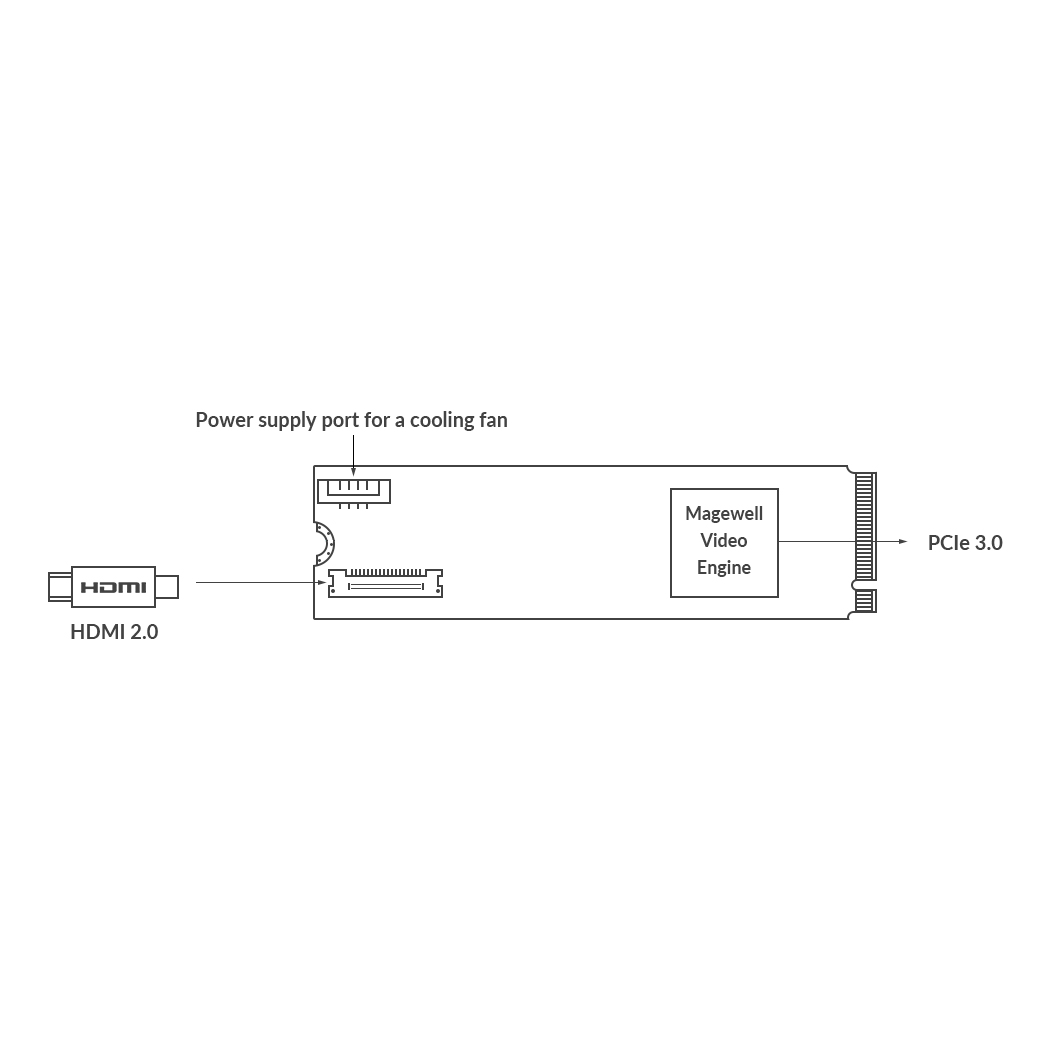

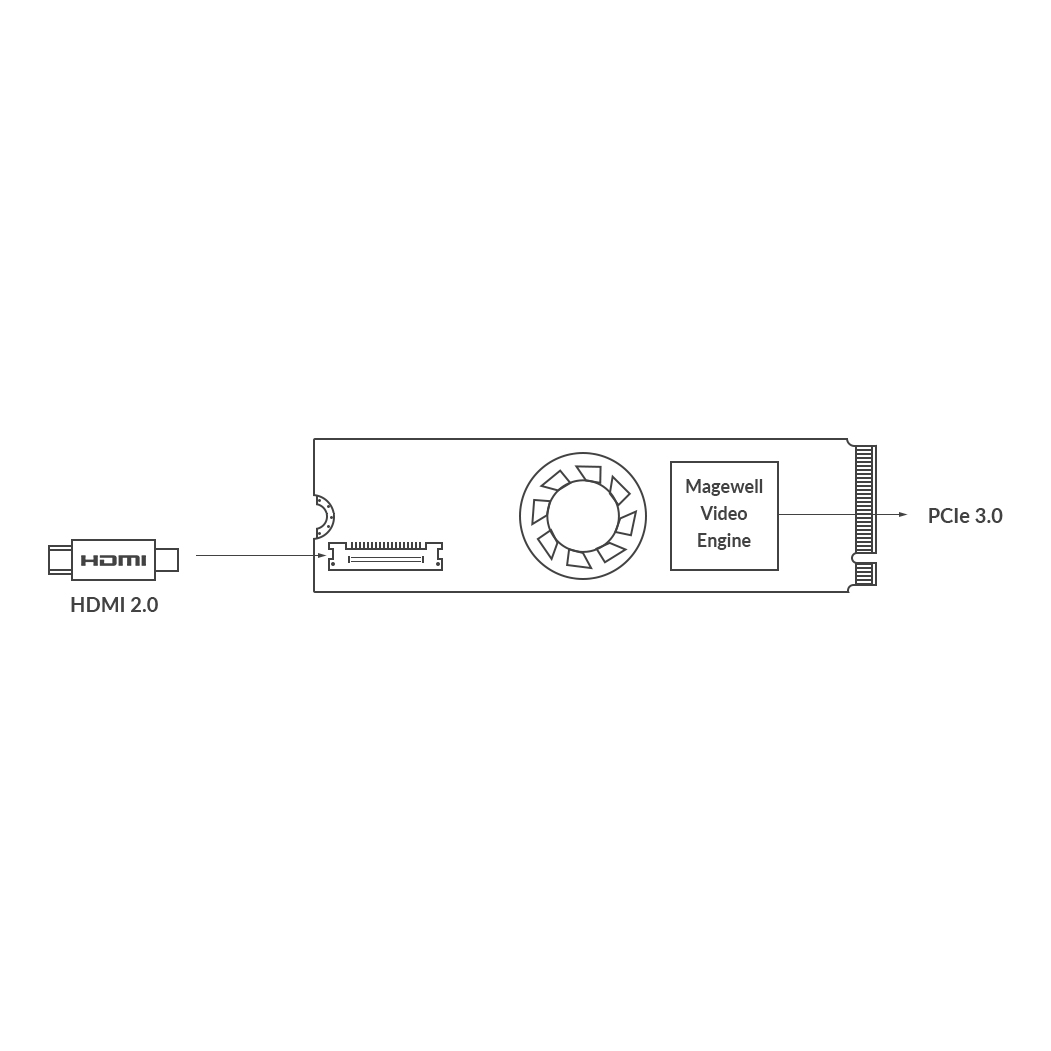

| Интерфейс HDMI ввода: | LVDS 0.5 PH 20-контактный разъём к DVI-D 1.0, HDMI 2.0 |
| Процессор обработки и захвата | |
| Прямой доступ к памяти (DMA): | до 2400 Мбайт/с на канал в системах PCIe 3.x; до 1600 Мбайт/с на канал в системах PCIe 2.x; до 800 Мбайт/с на канал в системах PCIe 1.x. |
| Производительность конвейеров обработки видео: | около 360 мегапикселей в секунду |
| Возможности захвата видео: | Видео до разрешения 4096×2160, частота кадров до 240FPS. Типичные режимы выхода: 4096×2160p 5/10/15/25/29.97/30/50/60; 3840×2160p 5/10/15/25/29.97/30/50/60; 1920×1080p 5/10/15/25/29.97/30/50/60/120; 1280×720p 5/10/15/25/29.97/30/50/60/120 и другие |
| Форматы выводимого видео: | NV12, I420, YUYV, UYVY, RGB24, RGB32 |
| Настройка формата вывода: | Можно настроить собственный формат вывода через SDK Magewell Capture |
| Дополнительные возможности: | Настраиваемая таблица EDID, масштабирование видео, удаление чересстрочной развёртки, преобразование цветовой схемы и частоты кадров |
| Режимы мультиплексирования захваченных потоков: | Поддерживает одновременный захват нескольких потоков одного канала с одинаковым форматом |
| Штамповочные метки временных отметок и синхронизации: | Поддерживает временную привязку аудиокадров (192 выборки) и видеокадров к аппаратному таймеру |
| Аппаратный высокоточный тактовый генератор: | Аппаратная реализация высокого разрешения с точностью 100 нс |
| Синхронизация аппаратных часов: | Через SDK возможна синхронизация часов между несколькими устройствами |
| Обновление прошивки: | Поддерживается обновление прошивки |
| SDK и API-интерфейсы | |
| Магияловский SDK: | Предоставляет функции анализа статуса сигнала, конфигурации захвата и реального времени захвата аудио и видео |
| Интерфейсы для ОС Windows: | DirectShow, DirectKS, Wave API, DirectSound, WASAPI |
| Интерфейсы для ОС Linux: | V4L2, ALSA |
| Поддерживаемые операционные системы | |
| ОС Windows: | Windows 10/11/Server 2016 (x86/x64) и выше |
| ОС Linux: | x86, x64, ARM архитектура |
| Входные интерфейсы | |
| LVDS: | LVDS 0.5 PH 20-контактный разъем (деталь № 11580) |
| DVI-D: | Стандарт DVI-D версии 1.0 |
| HDMI: | HDMI версия 2.0 |
| Хост-интерфейсы | |
| M.2: | M.2 2280 Type M (PCIe Gen3 x4) |
| Поддерживаемое программное обеспечение | |
| Проигрыватель мультимедиа: | VLC |
| Редакторы видеофайлов: | VirtualDub |
| Программы потоковой трансляции: | OBS, XSplit, vMix, VidBlaster, Wirecast |
| Средства кодирования и стриминга: | Microsoft Media Encoder, Adobe Flash Media Encoder |
| Другое поддерживаемое ПО: | Любые приложения, совместимые с DirectShow/V4L2/AVCaptureSession |
| Светодиоды-индикаторы | |
| Медленно мигают индикаторы: | Нет зафиксированного входного сигнала |
| Горят постоянно: | Фиксированный входной сигнал |
| Дважды мигают: | Ошибка памяти или сбой конфигурации ПЛИС |
| Не горят: | Неверная прошивка или проблемы с питанием |
| Форма исполнения | |
| Размеры устройства: | M.2 2280 стандартный размер (22 мм х 80 мм) |
| Комплектация | |
| Крепёжные элементы: | LVDS 0.5 PH 20-контактный кабель (деталь № 11580); адаптер LVDS 0.5 PH 20-контактный → HDMI (деталь № 11580, длина кабеля 20.5 см) |
| Электропитание | |
| Максимальный ток при питании 3.3 В: | примерно 2 А |
| Максимальное энергопотребление: | примерно 6.6 Вт |
| Эксплуатационные условия | |
| Диапазон рабочих температур: | 0°C—40°C |
| Диапазон температуры хранения: | –20°C—+70°C |
| Относительная влажность воздуха: | 5%-90%, без образования конденсата |
