- Интерфейс: M.2 Type M (PCIe Gen2 x2)
- Поддержка входов: HDMI 1.4a / 3G SDI / CVBS
- Максимальное разрешение: до 2048x1080 60 кадров/с
- Поддержка аудио: встроенное (8 каналов HDMI/SDI)
- Форм-фактор: M.2 2280 для компактных шасси
Цена дилер по запросу
Производитель
Страна происхождения
Китай
Гарантия
12 месяцев
Код производителя
IPS-504367
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Профессиональная интеграция в компактные системы

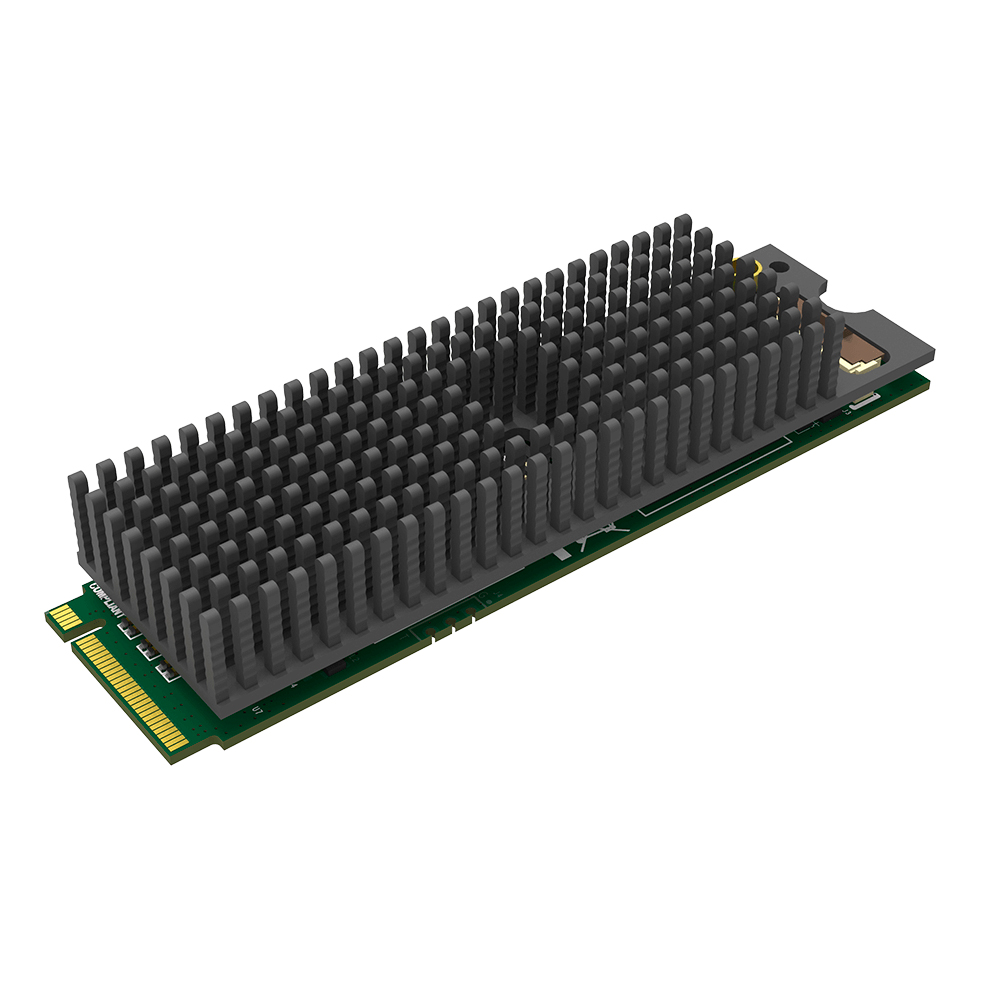

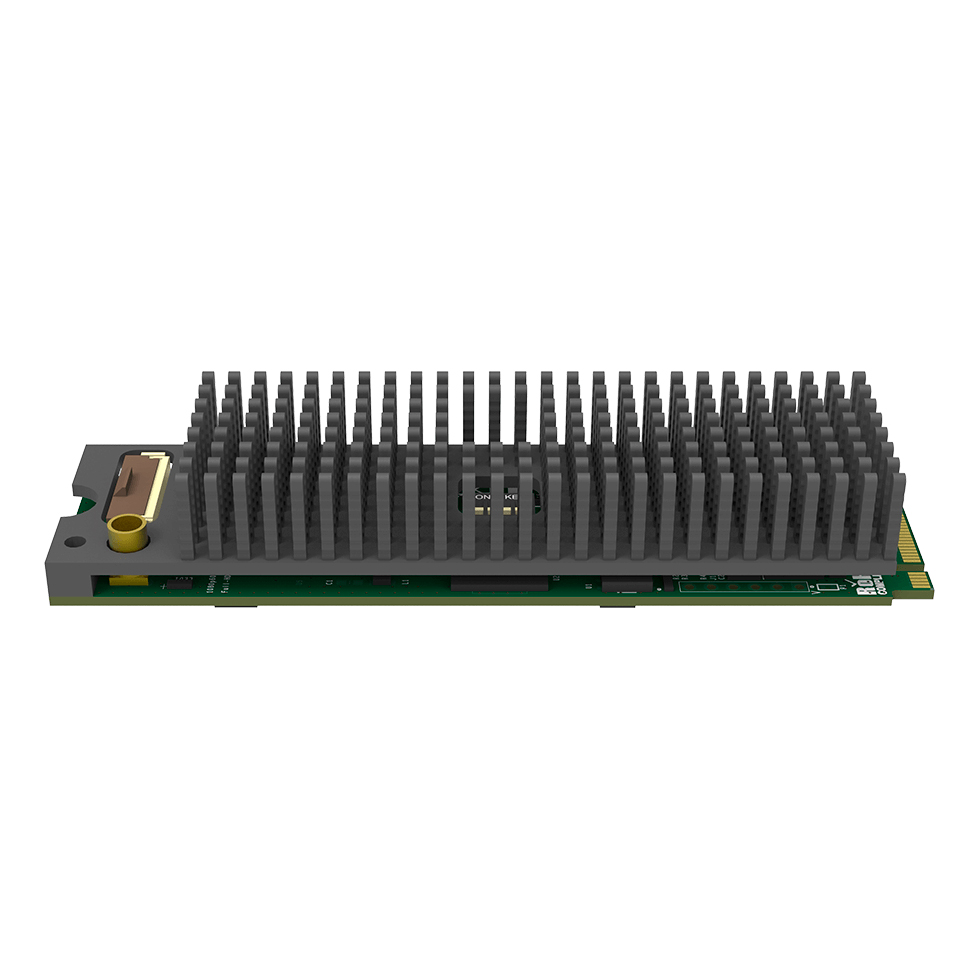

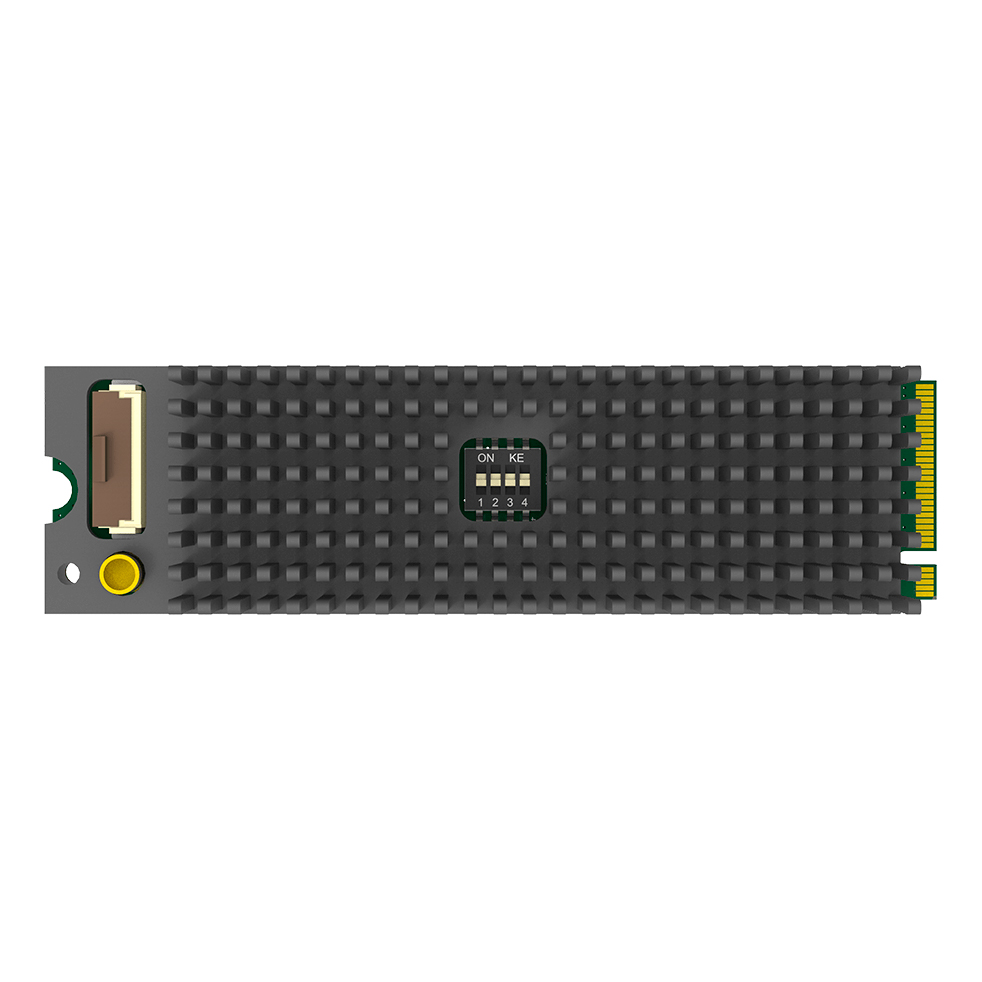

Плата Magewell Eco Capture AIO M.2 (11600) представляет собой высокопроизводительное решение для оцифровки аудио- и видеосигналов, специально разработанное для использования в условиях ограниченного пространства. Благодаря использованию стандартного слота M.2 2280 с интерфейсом PCIe Gen2 x2, это устройство идеально подходит для встраивания в портативные шасси, промышленные мини-компьютеры и системы с низким энергопотреблением, где установка полноразмерных PCIe-карт невозможна.
Универсальные возможности подключения

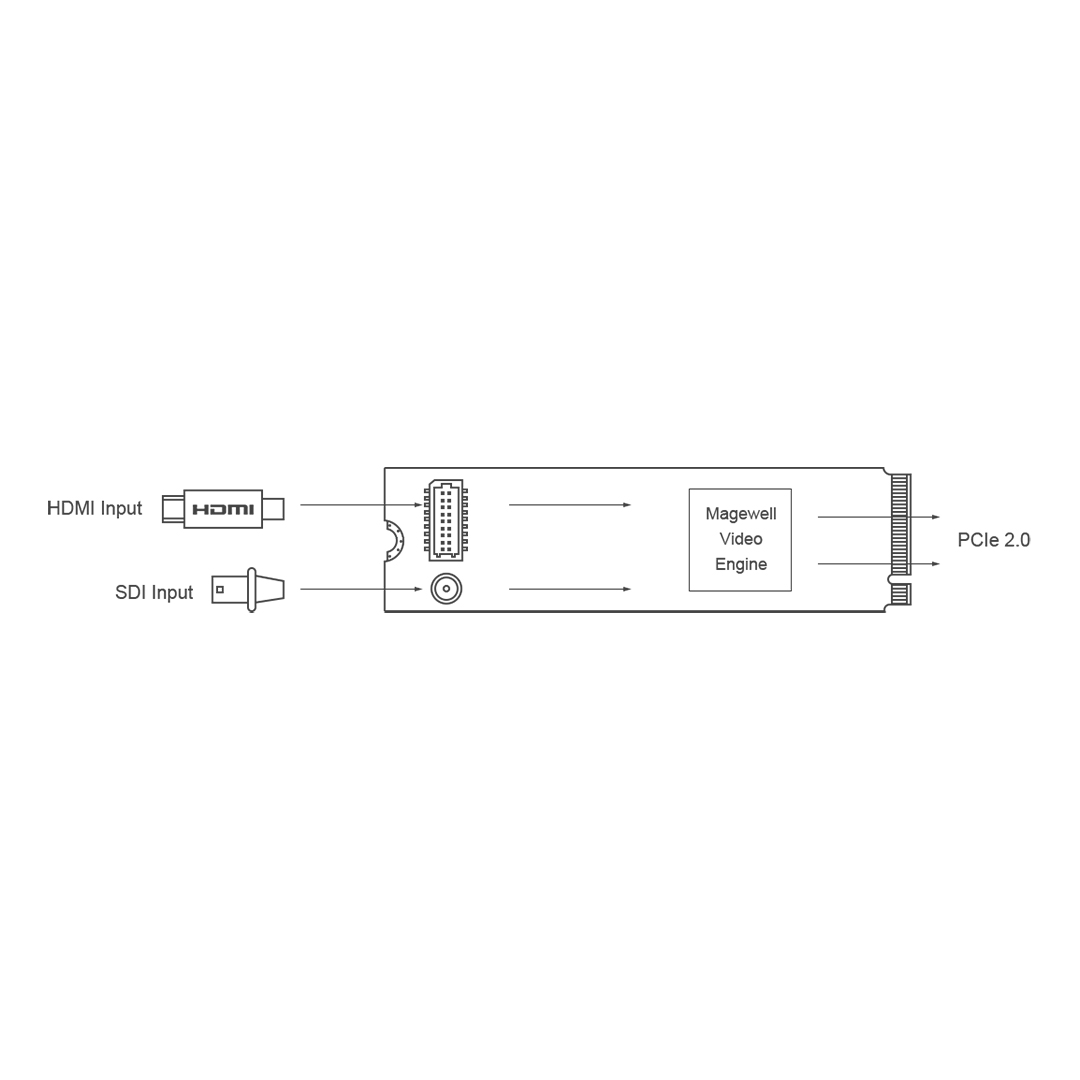

Устройство обеспечивает гибкость мультимедийной обработки, позволяя работать с различными типами входных сигналов через дополнительные кабели. Плата поддерживает современные стандарты передачи, включая HDMI 1.4a для передачи видео высокой четкости, 3G-SDI для профессионального оборудования и CVBS для работы с аналоговыми источниками. Автоматическое определение типа сигнала значительно упрощает первоначальную настройку системы.
Производительность и качество обработки
- Обработка видеопотоков: Система поддерживает захват с разрешением до 2048×1080 при частоте до 144 FPS, что гарантирует плавность картинки в самых динамичных проектах.
- Высокоточная синхронизация: Аппаратный тактовый генератор с разрешением 100 нс обеспечивает стабильность временных меток, что критически важно для многоканальной синхронизации через SDK.
- Широкая совместимость: Полная поддержка интерфейсов DirectShow, DirectKS, V4L2 и ALSA позволяет использовать устройство с популярным программным обеспечением, таким как OBS Studio, vMix, Wirecast, VLC и VirtualDub.
Энергоэффективность и надежность
Разработчики Magewell уделили особое внимание оптимизации энергопотребления — максимальная мощность составляет около 2.94 Вт. Это делает плату отличным выбором для автономных систем, работающих в режиме 24/7. Встроенные LED-индикаторы обеспечивают быструю визуальную диагностику: от контроля наличия сигнала до оперативного уведомления об ошибках конфигурации памяти или ПЛИС. Надежная работа гарантируется в широком температурном диапазоне, а поддержка ОС Windows и Linux обеспечивает легкую интеграцию в любую профессиональную ИТ-среду.
Характеристики
| Видеовходы | |
| Интерфейс HDMI: | HDMI 1.4a (через дополнительный кабель) |
| Интерфейс SD/HD/3G SDI: | SD/HD/3G SDI (через дополнительный кабель) |
| Особенности входа HDMI | |
| Приёмник HDMI: | 165 МГц приёмник HDMI, максимальное разрешение входящего сигнала — 2048×1080 60 Гц 4:4:4 |
| Пользовательская таблица EDID: | Настраиваемый EDID |
| Поддерживаемые цветовые форматы: | RGB/Y'CbCr 4:4:4 8/10/12 бит, Y'CbCr 4:2:2 8/10/12 бит |
| Аудиосигнал встроенный в HDMI: | До 8 каналов звука 24 бита на частоте 192 кГц |
| Версия интерфейса HDMI: | HDMI 1.4a |
| Особенности входа SDI | |
| Максимальное разрешение входящего сигнала: | 2048×1080 60 Гц 4:2:2 10 бит |
| Встроенный аудиосигнал: | До 8 каналов звука 48 кГц |
| Стандарты передачи сигналов SDI: | SD (ST 259), HD (ST 292), 3G-a (ST 425), 3G-b DL (ST 425), 3G-b DS (ST 425) |
| Цветовые форматы входящего сигнала SDI: | RGB 4:4:4, Y'CbCr 4:4:4, Y'CbCr 4:2:2 10/12 бит |
| Передача сигналов SDI: | Расстояние передачи до 110 метров для сигналов 3G-SDI |
| Закрытые субтитры: | Поддержка через SDK |
| Особенности входа CVBS | |
| Аналогово-цифровой преобразователь: | 12-битный АЦП |
| Поддерживаемые стандарты аналогового видеосигнала: | NTSC, PAL, SECAM |
| Автоматическое определение типа входного сигнала: | Есть |
| Обработка и захват сигнала | |
| Ширина полосы прямого доступа к памяти (DMA): | Около 700 Мбайт/с на канал в системах PCI Express 2.x Около 400 Мбайт/с на канал в системах PCI Express 1.x |
| Производительность обработки видеопотоков: | Около 180 мегапикселей в секунду |
| Захват видео: | Видео до разрешения 2048×1080, частота кадров до 144 FPS |
| Выходы HDMI включают: | (Фактическая частота захвата кадра ограничена пропускной способностью шины PCIe и внутренней рабочей частотой) - 2048×1080p60 - 1920×1080p от 23.98 до 60 Гц, включая промежуточные частоты (24, 25, 29.97, 30, 50, 59.94, 60, 75 Гц) - 1280×720p от 23.98 до 120 Гц, включая промежуточные частоты (24, 25, 29.97, 30, 50, 59.94, 60, 100, 119.88, 120 Гц) - 720×576p25 - 720×480p30 |
| Выходы SDI включают: | (Фактическая частота захвата кадра ограничена пропускной способностью шины PCIe и внутренней рабочей частотой) - 2048×1080p60 - 1920×1080p / 1280×720p от 23.98 до 60 Гц, включая промежуточные частоты (24, 25, 29.97, 30, 50, 59.94, 60 Гц) - 720×576p25 - 720×480p30 |
| Поддержка цветовых пространств: | RGB, Y'CbCr 601, Y'CbCr 709, Y'CbCr 2020 |
| Масштабирование видео, деинтерлейсинг, конвертация формата цвета, изменение частоты кадров: | Да |
| Формат выходного видео: | 8 бит 4:4:4 |
| Высокоточный аппаратный тактовый генератор: | Аппаратная реализация высокоточногого генератора с разрешением 100 нс |
| Синхронизация часов между картами через SDK: | Поддерживается |
| Программное обеспечение и API | |
| MWCapture SDK: | Предоставляет функции извлечения статуса сигнала, настройки захвата и реального времени захвата аудио и видео |
| Поддерживаемые интерфейсы Windows: | DirectShow, DirectKS, Wave API, DirectSound, WASAPI |
| Поддерживаемые интерфейсы Linux: | V4L2, ALSA |
| Интерфейсы вывода | |
| Физический интерфейс: | M.2 2280 Type M (PCIe Gen2 ×2) |
| Рекомендуемая операционная система | |
| Операционные системы Windows: | Windows 7 Ultimate, 8.1 Enterprise, 10 Enterprise, Server 2008 R2 Datacenter, Server 2012 R2 Datacenter, Server 2016 R2 Datacenter (x86/x64) |
| Операционные системы Linux: | x86, x64, ARM архитектура с версией ядра от 2.6.35 и выше |
| Совместимое программное обеспечение | |
| Программа воспроизведения медиаконтента: | VLC |
| Редактор видеофайлов: | VirtualDub |
| Программа потоковой трансляции: | OBS, XSplit, vMix, VidBlaster, Wirecast |
| Кодировщик медиа: | Microsoft Media Encoder |
| Любое другое ПО, основанное на DirectShow/V4L2/AVCaptureSession: | Поддерживаются программы кодирования и стриминга, основанные на перечисленных технологиях |
| Индикаторы состояния | |
| Медленное мигание светодиодов: | Нет действительного входного сигнала |
| Постоянно горящий светодиод: | Зафиксирован входной сигнал |
| Отключённый светодиод: | Устройство не запитано |
| Двойное мигание светодиода: | Ошибка памяти или неправильная конфигурация ПЛИС |
| Габариты | |
| Форм-фактор: | M.2 Type–2280 (22×80 мм) |
| Комплект поставки | |
| Кабели: | 1 шт. ленточный FFC-кабель (номер детали: 11514) 1 шт. адаптер FFC-HDMI тип A (номер детали: 11514) 1 шт. кабель MMCX-BNC |
| Энергопотребление | |
| Максимальный ток потребления при напряжении 3.3 В: | около 0.89 A |
| Максимальная потребляемая мощность: | около 2.94 Вт |
| Условия эксплуатации | |
| Рабочая температура: | 0°C—40°C |
| Температура хранения: | −20°C—+70°C |
| Относительная влажность воздуха: | 5%-90%, без конденсации влаги |
