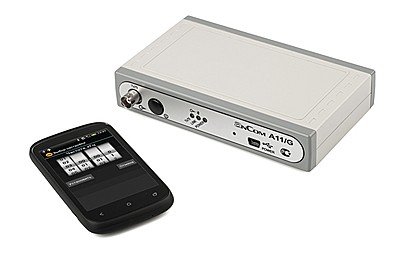

AnCom A11/G/311110/000 - генератор измерительный для ВЧ-связи

Измерительный генератор AnCom A11/G предназначен для формирования гармонического сигнала в диапазоне 10...1024 кГц с уровнем 0,004...6,5 В (-35...26 дБм).

Функционально состоит из блока генератора AnCom A11/G, взаимодействующего с Android-смартфоном посредством Bluetooth-радиоинтерфейса. Android-смартфон выступает в роли устройства управления.

Конструктивное исполнение:

• пластмассовый корпус (размеры 155x103x34 мм);
• встроенная аккумуляторная батарея;
• светодиодная индикация уровня заряда аккумулятора, наличия Bluetooth-соединения и генерируемого сигнала на выходном разъеме;
• сигнальный выход Tx75 (разъем типа BNC JR);
• miniUSB интерфейс для подключения зарядного устройства;
• продолжительность автономной работы: не менее 10 часов;
• рабочий диапазон температур: -10…+40?C;
• вес (без упаковки): 0,38 кг.

Габаритный чертеж

Генератор AnCom A11/G ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и позволяет заменить измерительные генераторы PS-33A, ET-90T/A, ET-70D/А.

Генератор AnCom A11/G применяется при пуско-наладке, настройке и проверке:

• ВЧ-трактов каналов связи по ЛЭП;
• оборудования систем ВЧ-связи по ЛЭП;
• аппаратуры и каналов связи РЗ и ПА;
• линейных и сетевых трактов систем передачи;
• оборудования присоединения: ФП, РФ, ВЧ-кабелей связи;
• емкостных и индуктивных устройств присоединения к сетям 6-10 кВ.

Компактный и легкий генератор работает от встроенной аккумуляторной батареи более 10 часов в условиях открытых распределительных устройств.

Технология «Мобильный интерфейс» обладает преимуществами:

• управляющий Android-смартфон – в комплекте поставки;
• при измерениях без смартфона – формирование сигнала с заранее заданными значениями уровня и частоты;
• позволяет работать на опасных участках - управление генератором по радиоканалу Bluetooth (на удалении до 6 м);
• удобная переносная сумка на магнитах – для крепления генератора к металлической стенке шкафа или объекта измерений.

Управление генератором осуществляется через комплектный Android-смартфон:

• соединение с блоком генератора посредством Bluetooth-радиоинтерфейса;
• режимы подключения к сигнальному выходу генератора (разъем Tx75, тип – BNC JR):
  • согласованное подключение Rвых=Rвх=75 Ом, генерация сигнала блокирована;
  • согласованное подключение Rвых=Rвх=75 Ом, генерация сигнала включена;
  • низкоомное подключение Rвых=Rвх<3 Ом, генерация сигнала блокирована;
  • низкоомное подключение Rвых=Rвх<3 Ом, генерация сигнала включена;
  • генератор отключен от линии Rвх>20 кОм - «Холостой ход»;
  • низкоомное подключение Rвых=Rвх<3 Ом - «Короткое замыкание»;
  • импеданс подключенной внешней нагрузки, Ом;
• значение опорного уровня (дБмо), относительно которого генератор формирует сигнал заданного уровня (дБм0);
• уровень сигнала в зависимости от выбранных единиц измерения (дБм, дБ, дБм0, В, мВ), шаг 0,001 В / 0,1 дБм;
• частота генерируемого сигнала (в диапазоне 10...1024 кГц), шаг 1 Гц;
• просмотр сервисной и диагностической информации по аппаратной и программной части генератора;
• настройка плана электропитания генератора;
• обновление управляющего ПО Android-смартфона и встроенного ПО блока генератора.

При работе без Android-смартфона, блок генератора воспроизводит сигнал с заранее заданными значениями уровня и частоты.

Эксплуатационные характеристики:

• диапазон установки частоты: 10...1024 кГц, шаг 1 Гц;
• диапазон установки уровня: шаг 0,001 В / 0,1 дБм:
  • на 75 Ом: 0,004...3,28 В / -35...20 дБм,
  • низкоомно: 0,008...6,52 В / - 29...26 дБм;
• задание уровня сигнала в дБм/дБ/дБм0/В/мВ;
• подключение с генерацией сигнала:
  • согласованно: 75 Ом,
  • низкоомно: <3 Ом;
• подключение с блокировкой сигнала:
  • согласованно: 75 Ом,
  • холостой ход: >20 кОм,
  • короткое замыкание: <3 Ом.

Измерительный генератор AnCom A11/G совместим с анализатором ВЧ-связи AnCom A-7/307. Вместе они представляют собой мобильный измерительный комплект для проведения оперативной экспертизы систем ВЧ-связи по ЛЭП.

Скачать пакет СПО версии P1.05:

• СПО управления генератором для смартфона Android:
  • приложение AnCom A11/G V1.05;
• СПО блока генератора (БГ):
  • загрузчик встроенного ПО F1.01;
  • встроенное ПО БГ V1.05.

Скачать инструкцию по установке СП

Скачать перечень соответствия версий пакетов СПО

Скачать методику поверки
