AnCom A-7/533200/307 - анализатор систем передачи и кабелей связи

Анализатор AnCom A-7/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика»).

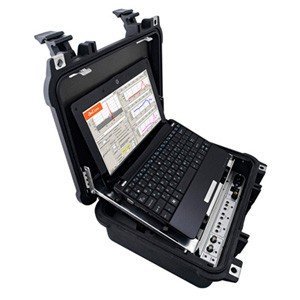

Анализатор используется в качестве самостоятельного стационарного или мобильного прибора, работающего под управлением нетбука (входит в комплект поставки). Функциональный состав: анализатор (генератор измерительных сигналов + многорежимный измеритель), нетбук.

Основные функции

• Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
• Управление анализатором посредством нетбука (входит в комплект поставки);
• Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
• Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
• Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
• Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
• Измерение длительности и периода следования импульсов синхронизации;
• 2- и 4-проводное подключение;
• Ручной и автоматический (по сценарию) режим;
• Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
• Подсистемы нормирования, протоколирования и представления результатов;
• Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
• Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
• Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
• Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
• Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
• Удаленное управление анализатором по локальной сети, либо сети Internet;
• Удаленное обновление программного обеспечения.

Применение

Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC:

• ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
• оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
• оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
• аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.

Анализатор AnCom A-7/307 оснащен режимом СуперСел, что существенно повышает эффективность проведения измерений:

• сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел»
• до 1 Гц в диапазоне до 1024 кГц);
• проведение измерений без влияния на действующие каналы;
• уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
• проведение измерений в условиях высокого уровня помех;
• расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

При проектировании, пуско-наладке и эксплуатации ВЧ трактов каналов связи по ЛЭП рекомендуется дооснастить анализатор AnCom A-7/307 опцией TRAKT.
