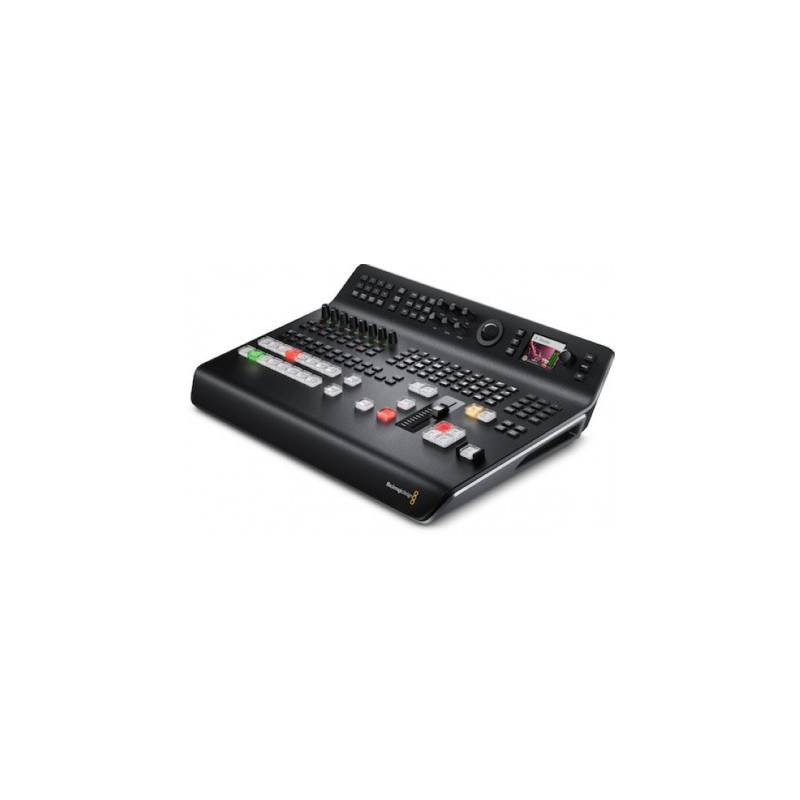

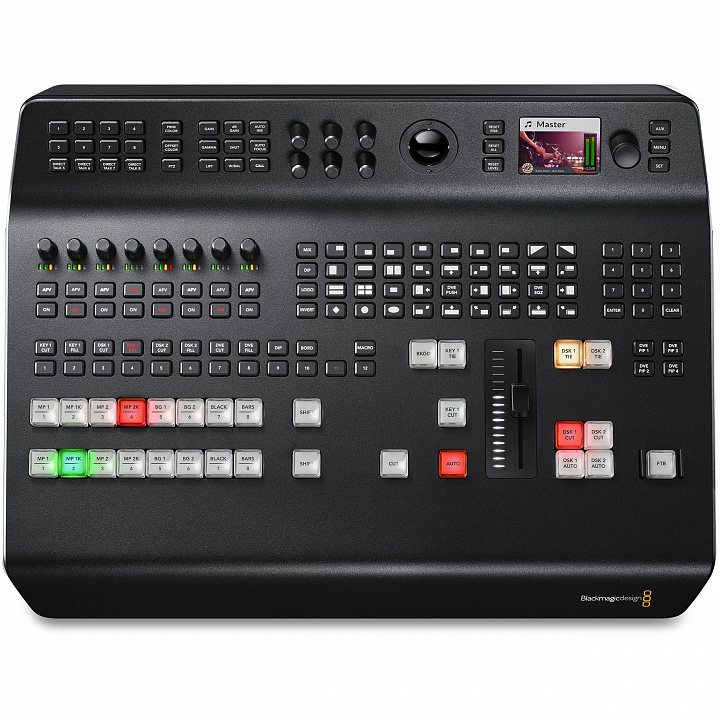

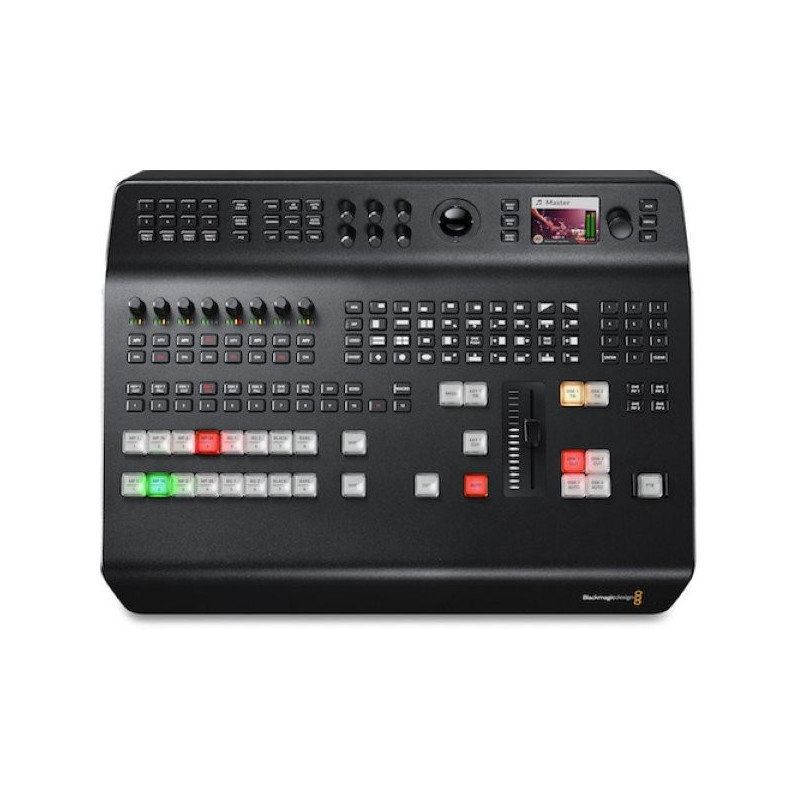

Видеомикшер ATEM Television Studio Pro 4K

Видеомикшер ATEM Television Studio Pro 4K

Видеомикшер имеет интерфейс 12G-SDI для работы с любым HD- и Ultra HD-видео вплоть до 2160p/60. На каждом из восьми входов предусмотрены повторная синхронизация и преобразование формата, поэтому устройство можно подключать к разным источникам вне зависимости от используемого стандарта. Блок Fairlight поддерживает шестиполосную эквализацию с динамическими эффектами, разделение аудиодорожки на два канала, имитацию стереозвука и отставание сигнала по времени для аналоговых интерфейсов. Кроме того, ATEM Television Studio Pro 4K обеспечивает многооконный мониторинг в Ultra HD, позволяет выполнять более точный кеинг и хранить клипы в библиотеке мультимедиа.

Переключение источников в прямом эфире

Видеомикшеры ATEM Television Studio — самый быстрый и доступный способ создания программ. Они подходят для показа спортивных соревнований, концертов и семинаров, а также для подготовки материала, размещаемого на сервисах YouTube Live, Facebook Live и Twitch.tv. Смена изображения, поступающего с камер, игровых консолей и компьютеров, выполняется с добавлением переходов, графики и эффектов. Обеспечивая чистое переключение между несколькими источниками простым нажатием кнопки, эти модели могут служить для профессионального управления всей конфигурацией аудио- и видеооборудования!

Восемь входов 12G‑SDI с форматным преобразованием, звуковой блок Fairlight, расширенные возможности цветового кеинга и хранение клипов

Новинка ATEM Television Studio Pro 4K имеет такой же функционал, как HD-модели линейки, но при этом оснащается восемью независимыми входами 12G‑SDI для работы со всеми разновидностями HD и Ultra HD вплоть до 2160p/60. На каждом из них предусмотрены повторная синхронизация и преобразование формата с малой задержкой, поэтому видеомикшер можно подключать к разным источникам вне зависимости от используемого стандарта. Блок Fairlight поддерживает шестиполосную эквализацию с динамическими эффектами, разделение аудиодорожки на два канала, имитацию стереозвука и отставание сигнала по времени для аналоговых интерфейсов. Кроме того, ATEM Television Studio Pro 4K обеспечивает многооконный мониторинг в Ultra HD, позволяет выполнять более точный кеинг и хранить клипы в библиотеке мультимедиа.

Интерфейс 12G‑SDI для работы с Ultra HD до 2160p/60

ATEM Television Studio Pro 4K имеет восемь входов 12G‑SDI с преобразованием форматов, что позволяет подключаться к источникам HD- и Ultra HD-изображения. Соответствующие выходы 12G‑SDI можно использовать для передачи сигнала со встроенными командами управления обратно на камеры, а также для работы в режиме «микс-минус».

Полная форматная конверсия на входе

Каждый вход 12G‑SDI поддерживает преобразование формата с использованием алгоритмов Teranex и повторную синхронизацию, поэтому видеомикшер позволяет работать с любой комбинацией HD- и Ultra HD-сигналов без подключения дополнительных устройств.

Современные инструменты цветового кеинга

Усовершенствованный модуль кеинга обеспечивает безупречное удаление зеленого фона при создании многослойного комбинированного изображения. Для этого предусмотрен целый ряд инструментов с возможностью выборки цвета, сглаживания краев, коррекции переднего плана, удаления бликов и разлива.

Звуковой блок Fairlight

ATEM Television Studio Pro 4K позволяет использовать функционал блока Fairlight, в том числе шестиполосную параметрическую эквализацию, эффекты Compressor, Limiter и Expander/Noise Gate, разделение аудиодорожки на два канала, имитацию стереозвука и отставание сигнала по времени для аналоговых входов.

Приложение для Mac и Windows в комплекте поставки

В комплект поставки всех моделей входит программная панель, которая дает полную свободу творчества и вместе с тем надежный уровень контроля. Она позволяет в режиме реального времени переключаться между источниками, выбирать параметры переходов и кеинга, загружать графику, использовать встроенный звуковой блок, создавать и запускать макрокоманды, а также автоматизировать воспроизведение материала с деки. SDI-поток обеспечивает передачу сигнала для удаленного изменения настроек камеры, установки диафрагмы и фокуса, а также применения инструментов цветокоррекции. Чтобы одновременно выполнять все эти действия, достаточно иметь компьютер, при этом на сложных проектах с приложением могут работать сразу несколько человек. Для тех, кто делает первые шаги в отрасли, подойдет модель ATEM Television Studio HD.

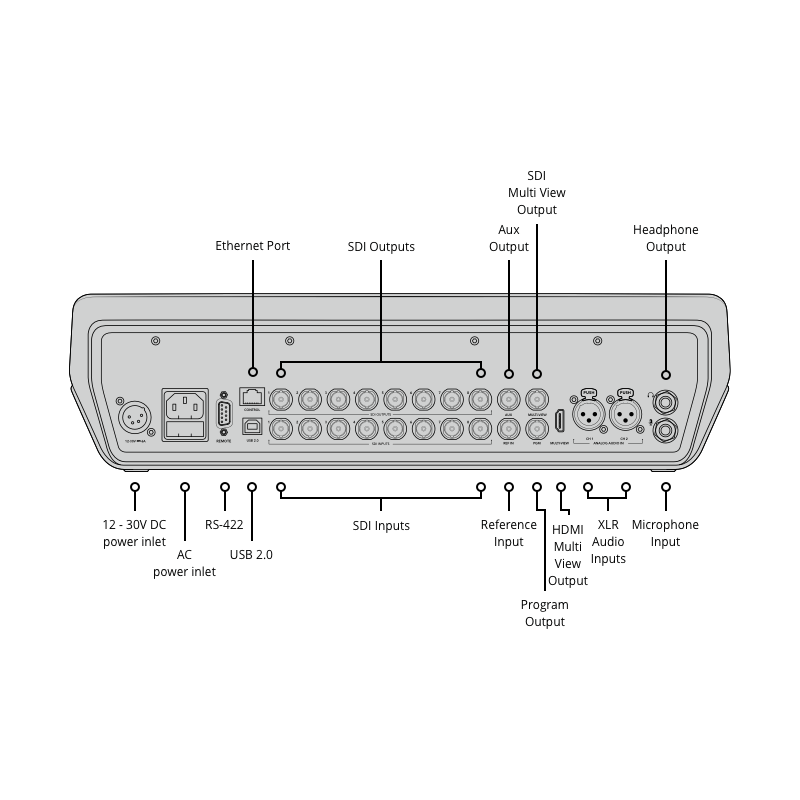

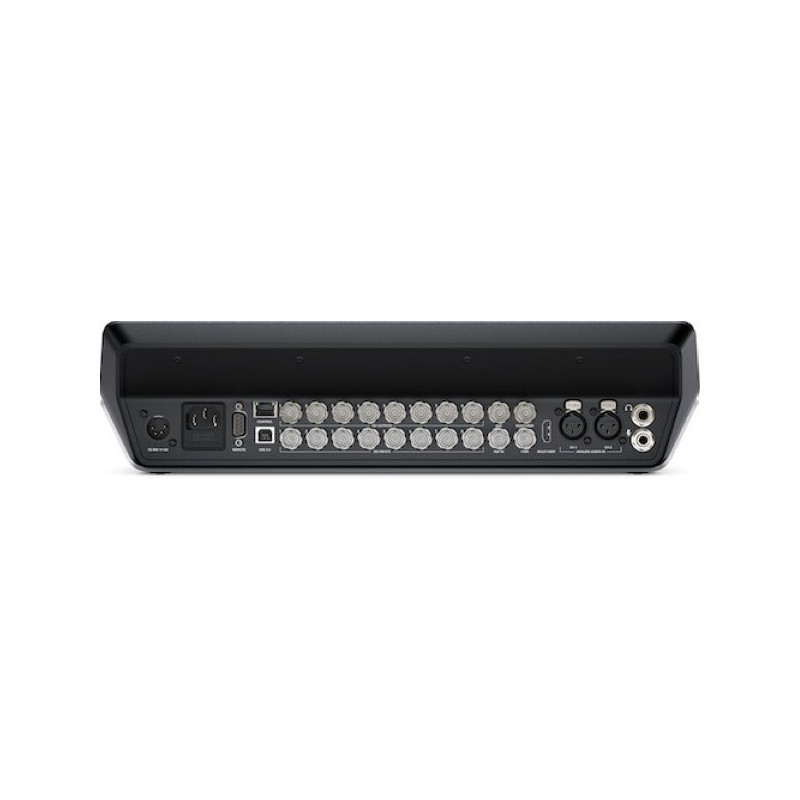

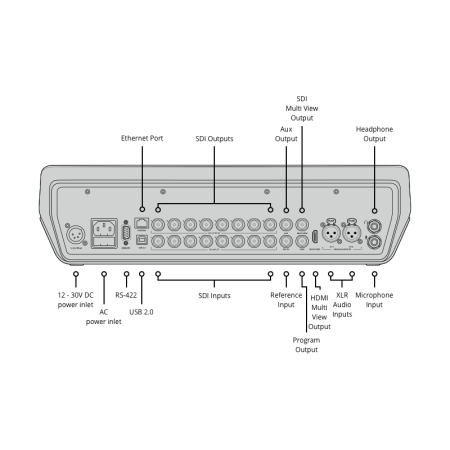

Входы SDI и HDMI

HD-модели имеют по четыре HDMI- и SDI-входа, что позволяет подключать несколько разных источников, в том числе игровые консоли и компьютеры. Благодаря этому можно использовать как доступные HDMI-камеры, так и вещательное SDI-оборудование со съемкой в HD- или Ultra HD-разрешении. Также предусмотрены синхровход, аналоговый аудиоинтерфейс, порты RS-422 для контроля панорамной головки и Ethernet для управления с помощью аппаратной или программной панели. Видеомикшеры ATEM обеспечивают автоматическую кадровую синхронизацию при работе с изображением в HD.

SDI-выходы профессионального класса

Через SDI-выход микшеры линейки ATEM Television Studio можно подключать к профессиональным рекордерам класса HyperDeck Studio Mini, которые будут вести запись с максимально высоким качеством. Дополнительный выход обеспечивает вывод программного или чистого сигнала без графики на другой дисплей, деку или цифровую панель. Также предусмотрены SDI- и HDMI-разъемы для многооконного мониторинга, что позволяет просматривать изображение практически на любом экране, в том числе на бытовых телевизорах. На 4K-модели эта функция доступна в Ultra HD‑разрешении.

Вывод всех сигналов на один экран

При использовании нескольких камер важно одновременно видеть все источники. Режим многооконного мониторинга позволяет выводить до восьми каналов видео на один HDMI-экран или SDI-дисплей. Благодаря этому изображение с камер, графика, предварительно просматриваемый и программный сигналы доступны для одновременного обзора в одном месте. Есть возможность настраивать идентификаторы, устанавливать границы картинки и видеть индикаторы звука. Чтобы вести мониторинг, достаточно подключить HD‑телевизор!

Большой набор опций при смене источника изображения

Переключение между источниками можно выполнять с помощью смешивания, вытеснения, погружения и других переходов. Видеомикшеры позволяют задавать их продолжительность, наличие и цвет границ, а также ширину, расположение и направление. Эффекты 18 видов с полной настройкой параметров сделают программное HD-изображение по-настоящему оригинальным и качественным. Среди доступных опций — DVE и анимация, если дополнительно используется HyperDeck Studio Mini. В этом случае рекордер служит для вывода графики 4:4:4:4 при кеинге

Оригинальный визуальный ряд и эффекты «картинка в картинке»

Видеомикшеры имеют специальный блок DVE для создания цифровых видеоэффектов, параметры которых легко задавать в реальном времени. Он позволяет помещать одно изображение в другое с настройкой границ, их затенения и подсветки. С помощью этой функции можно получить картинку в картинке при совмещении двух элементов, например комментатора и материала, передаваемого с места событий. Дополнительно доступны 17 видов перехода, в том числе сжатие и вращение с использованием графики при смене источников.

Мгновенное наложение эфирной графики

Видеомикшер может хранить до 20 статичных изображений и мгновенно выводить в эфир любое из них. Для этого достаточно загрузить файлы со страницы «Медиа» программной панели, а затем выбрать нужный для воспроизведения с помощью одного из двух плееров. Материалы остаются во внутренней памяти устройства даже при отключении питания, а для импорта непосредственно из программы Photoshop по сети Ethernet предусмотрен специальный плагин. Теперь наложение титров и графики будет занимать считанные секунды!

Совмещение сложной графики и живого видео

Микшеры ATEM Television Studio позволяют выполнять полноценный цветовой кеинг, а на 4K-модели этот функционал расширен за счет коррекции комбинированного изображения с выборкой необходимых параметров. Зеленый или синий фон, на котором появляется ведущий, легко заменить погодной картой или обстановкой виртуальной студии. Также доступны шаблонное, фигурное и линейное наложение, а для добавления логотипов и текста предусмотрены два модуля вторичного кеинга. В стойку можно установить рекордер HyperDeck Studio Mini, чтобы выводить графику с альфа-каналом в формате ProRes 4:4:4:4 при создании дополнительных элементов.

Микширование аудиодорожки в реальном времени

Микшер позволяет использовать звук, поступающий на его видеовходы, через XLR и на микрофонный разъем для гарнитуры двусторонней связи. Работать с аудиодорожкой можно с передней панели или с помощью приложения ATEM Software Control, которое обеспечивает полный контроль всех каналов с помощью индикаторов. Среди доступных функций — точная регулировка баланса, быстрое включение и отключение потока, а также режим AFV. На 4K-модели дополнительно предусмотрены такие функции, как шестиполосная параметрическая эквализация, эффекты Compressor, Limiter и Expander/Gate, разделение аудиодорожки на два канала, имитация стереозвука и отставание сигнала по времени для аналоговых входов.

Полное управление с видеомикшера

Панель ATEM Software Control обеспечивает полноценный контроль параметров камеры. На Blackmagic Studio Camera для этого используется входящий SDI-сигнал программного изображения, с помощью которого можно удаленно менять различные настройки. В приложении предусмотрены два вида интерфейса: традиционный блок CCU и режим цветокоррекции, который применяется для первичного грейдинга в системе DaVinci Resolve. Опыт работы с DaVinci Resolve позволит сделать трансляцию еще более яркой и красочной!

Технические характеристики
