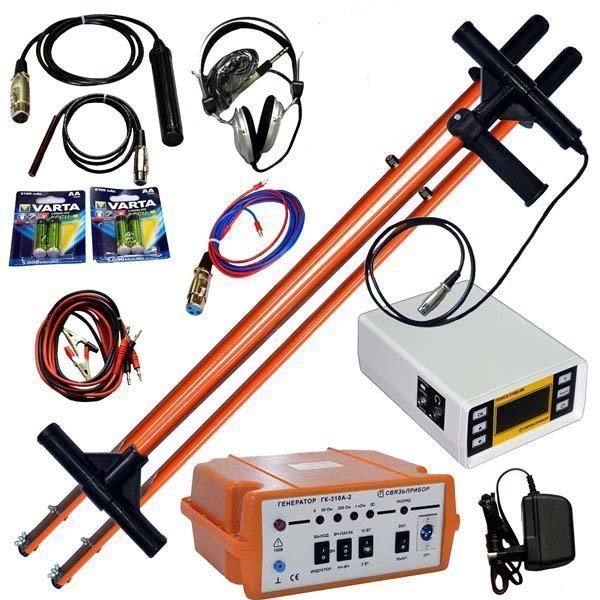

Связьприбор ПОИСК-310Д-2М - комплект трассо-дефектоискателя (с генератором ГК-310А-2)

Трассо-дефектоискатель Связьприбор ПОИСК-310Д-2М в активном режиме работает в комплекте с генератором ГК-310А-2. В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 20 000 Гц и для поиска кабелей и коммуникаций, имеющих металлическую оболочку с применением генератора сигналов с частотой от 200 до 3999 Гц.

Описание

• Приемник ПОИСК-310Д-2М - 1 шт.

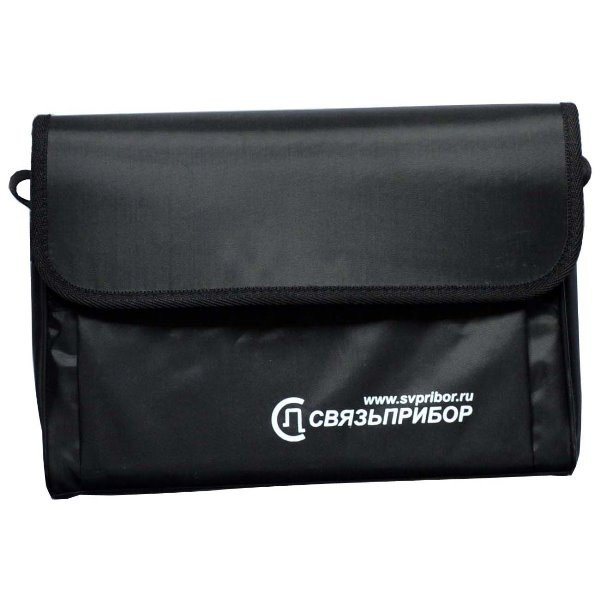

• Сумка для приемника – 1 шт.
• Руководство по эксплуатации приемника - 1 шт.
• Наушники - 1 шт.
• Сумка для наушников - 1 шт.
• Сетевой адаптер для приемника - 1 шт.
• Аккумуляторные батареи Ni-Mh типа «АА» - 4 шт.
• Индуктивный отборник – 1 шт.

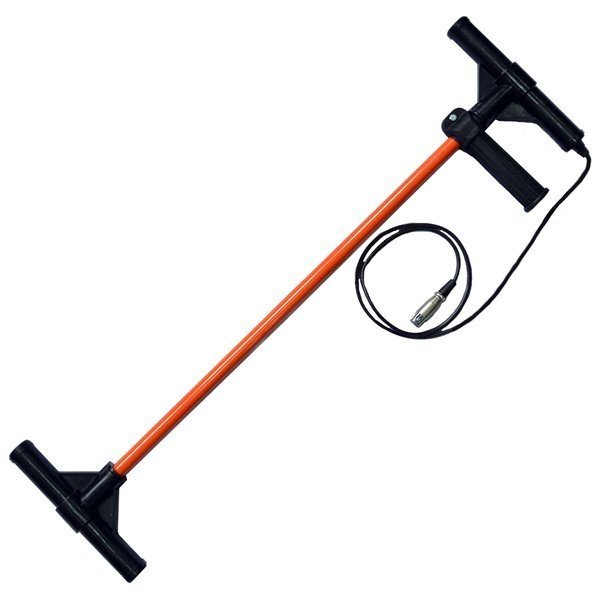

• Приемная антенна – 1 шт.
• Сумка для антенны – 1 шт.

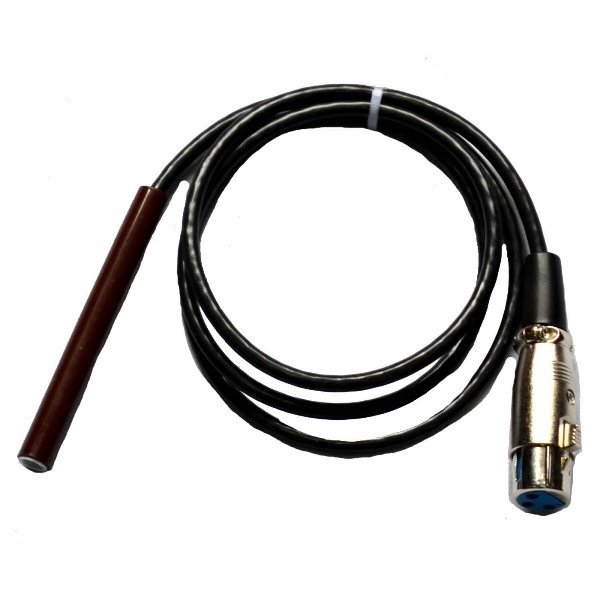

• Емкостный отборник пар – 1 шт.
• Сумка для отборников – 1 шт.

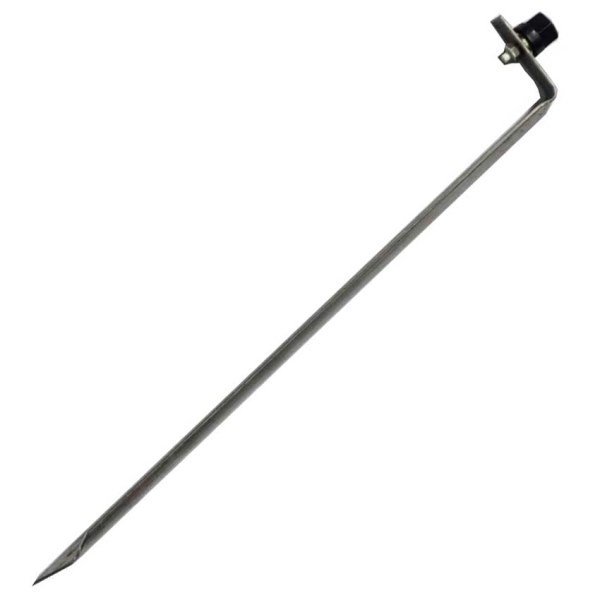

• Контактный штырь – 2 шт.
• Провод для подключения контактных штырей – 1 шт.
• Сумка для контактных штырей – 1 шт.

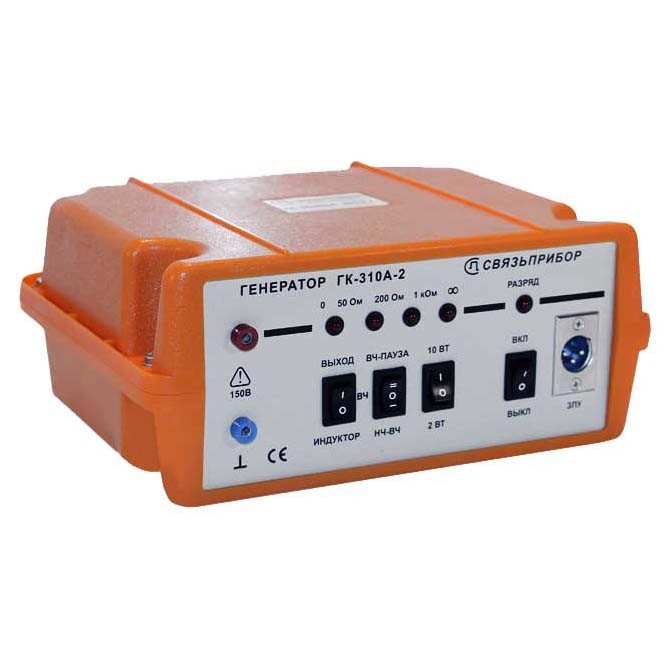

• Генератор ГК-310А-2 (со встроенной батареей) - 1 шт.

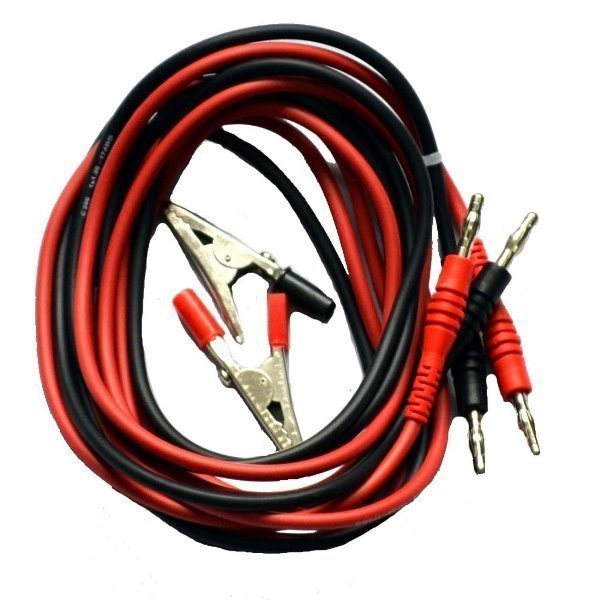

• Провод для подключения генератора к нагрузке - 2 шт.

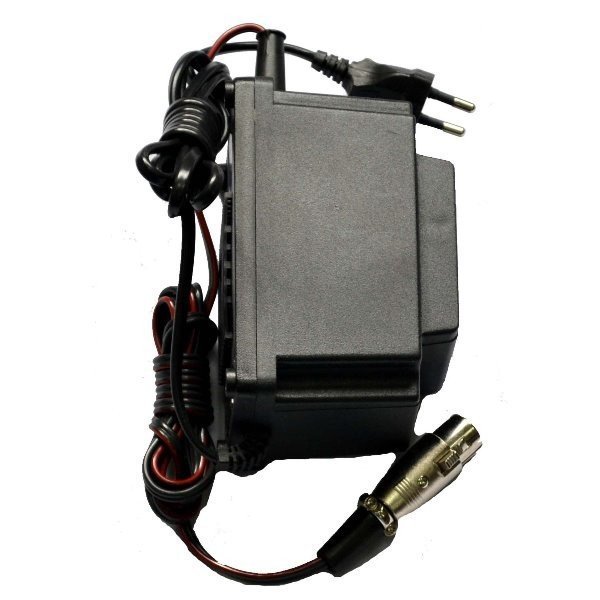

• Сетевой адаптер для генератора - 1 шт.
• Магнитный контакт - 1 шт.
• Штырь заземления - 1 шт.
• Зажимы «крокодил» - 2 шт.
• Сумка для переноски генератора - 1 шт.
• Руководство по эксплуатации генератора - 1 шт.

Основные функции

• поиск трассы, воздушных и подземных кабелей связи и силовых кабелей; металлических тросов и трубопроводов (водо-, газо- и нефтепроводов); а также коммуникаций с металлическими оболочками/проводниками;
• непрерывный цифровой мониторинг глубины залегания и протекающего тока;
• обнаружение нарушения оболочек медных кабельных линий, ВОЛС, трубопроводов с/без катодной защиты - контактным способом (с использованием контактных штырей);
• нахождение нарушений оболочек кабеля из сшитого полиэтилена контактным/бесконтактным методами;
• локализация нарушений оболочек ВОЛС, медных кабельных линий и трубопроводов с катодной защитой и без нее - контактным способом (с использованием емкостных датчиков);
• определение мест нарушения оболочек ВОЛС, медных кабельных линий, трубопроводов с катодной защитой и без нее - фазовым и амплитудным (бесконтактным) способами;
• локализация места обрыва/короткого замыкания жил кабеля;
• мониторинг направления сигнала для определения своего кабеля/трубы в пучке либо в тех местах, коммуникации сходятся;
• отбор пар в кабеле (имеется пробник пар).

Режимы поиска трассы с помощью прибора ПОИСК-310Д-2М:

• "КЛАССИЧЕСКИЙ": поиск кабеля по максимуму/минимуму сигнала. Стрелка-индикатор характеризует величину сигнала наряду с направлением сигнального тока, позволяя осуществлять контроль кабеля по принципу «свой-чужой». Работу индикатора дублируют цифровые показания (в центре). Прибор проводит цифровые измерения глубины залегания кабеля и силы тока (справа) непрерывно.

• "СПЕКТР": поиск релейных сетей, силовых кабелей и других подземных коммуникаций ведется по спектру их собственного сигнала (без использования генератора). Этот спектр дает возможность отличить нагруженные силовые кабели от не нагруженных, релейные сети - от трубопроводов. Доступна опция «живой звук»: на головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона, чтобы оператор лучше ориентировался во время поиска.

• "КОНТАКТНЫЙ": для этого метода поиска нарушений изоляции кабеля с помощью штырей характерна высокая чувствительность (при приближении к зоне повреждения уровень сигнала на штырях резко возрастает). Величина сигнала отображается полоской-индикатором на экране ПОИСК-310Д-2М и дублируется цифровыми показаниями. В то же время на экране отображается ориентировочная величина сопротивления изоляции в зоне (горизонтальный индикатор), позволяя оператору лучше ориентироваться при поиске слабых мест в изоляции кабеля.

• "АМПЛИТУДНЫЙ": данный метод используется для бесконтактного нахождения нарушений изоляции кабеля в городских условиях (контактный метод здесь неприменим). Сравнение уровня сигнала на частотах от 273,5 Гц до 2 кГц дает возможность отыскивать повреждения до 10 кОм (замокшие муфты) даже в сложных городских условиях. Для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм используется фазовый метод, который дополняет контактный метод.

• "НЧ-ВЧ МЕТОД": двухчастотный 273,5 Гц/2 кГц поиск позволяет в сложных городских условиях находить повреждения до 10 кОм (замокшие муфты).
• "ФАЗА": фазовый двухчастотный (бесконтактный) метод в диапазоне 2-6 кГц применяется для поиска повреждений до 50 кОм в дополнение к контактному.
• "ЧУЖОЙ ГЕНЕРАТОР": приемник способен настраиваться на частоту «чужого» генератора, не входящего в состав комплекта.

Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель).
