- Сертификация многомодовых оптических линий (Encircled Flux)
- Соответствие стандартам EF IEC-61280-4-1 и IEC-14763-3
- Проверка различных модовых характеристик волоконно-оптических кабелей
- Встроенный визуальный детектор неисправностей (VFL)
- Повышенная стабильность измерений
- Небольшая разница вносимых потерь между лабораторными и полевыми инструментами
Производитель
Страна происхождения
Китай
Код производителя
PS-WX_AD_EF_MM2
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Softing (Psiber) WX_AD_EF_MM2 - Набор адапетров для сертификации многомодовых оптических линий MM Encircled Flux (850/1300нм). Совместимы с анализатором WireXpert 4500 (в комплект не входит).

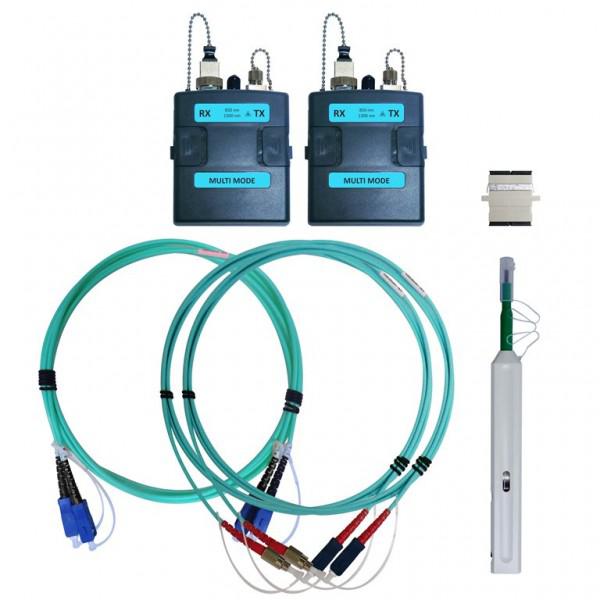

Комплект поставки многомодовых адаптеров WX_AD_EF_MM2:
- Адаптеры для сертификации многомодовых оптических линий – 2шт.
- Модально прозрачные эталонные шнуры FC-SC – 2 шт
- Патчкорды FC-SC – 2 шт
- Устройство для чистки коннекторов – 1шт.
Особенности адаптеров для сертификации многомодовой оптики Encircled Flux:
- Соответствие стандартам EF IEC-61280-4-1 и IEC-14763-3
- Проверка различных модовых характеристик волоконно-оптических кабелей различных производителей
- Поиск и устранение неисправностей с помощью встроенного визуального детектора неисправностей (VFL)
- Повышенная стабильность измерений
- Небольшая разница вносимых потерь между лабораторными и полевыми инструментами
Описание
Измеритель мощности: | |
Коннектор | SC (опционально доступна установка LC и ST) |
Тип детектора | InGaAs |
Длина волны | 850нм, 1300нм |
Диапазон измеряемых мощностей | -15 дБм to -60 дБм для 850нм, -15 дБм до -70 дБм для 1300нм |
Стабильность | <±0.1 дБ |
Источник излучения: | |
Спецификация | MMEF |
Коннектор | FC (опционально доступна установка LC и ST) |
Состояние запуска | Encircled Flux совместимость согласно IEC 612480-4-1 |
Типы тестируемого волокна | многомод 50/125 мкм и 62.5/125 мкм |
Длина волны источника излучения | 850/1300нм |
Точность измерения длины | ±1.5м |
Мощность излучения (номинальная) | > -20 дБм для 850нм, 1300нм |
Стабильность излучения | ±0.02 дБ после 3 минут прогрева |
Визуальный локатор повреждений (VFL) | |
Выходная мощность | >-4 дБм, < -1 дБм |
Режимы | Постоянное свечение, мигание |
Длина волны | 650 нм |
Тип коннектора | универсальный 2.5мм |
Безопасность лазера | Class II |
Характеристики окружающей среды: | |
Температура работы | 0°C до 45°C |
Температура хранения | -20°C до 50°C |
Безопасность | EN61010 |
Измеритель мощности:
Коннектор: SC (опционально доступна установка LC и ST)
Тип детектора: InGaAs
Длина волны: 850нм, 1300нм
Диапазон измеряемых мощностей: -15 дБм to -60 дБм для 850нм, -15 дБм до -70 дБм для 1300нм
Стабильность: <±0.1 дБ
Источник излучения:
Спецификация: MMEF
Коннектор: FC (опционально доступна установка LC и ST)
Состояние запуска: Encircled Flux совместимость согласно IEC 612480-4-1
Типы тестируемого волокна: многомод 50/125 мкм и 62.5/125 мкм
Длина волны источника излучения: 850/1300нм
Точность измерения длины: ±1.5м
Мощность излучения (номинальная): > -20 дБм для 850нм, 1300нм
Стабильность излучения: ±0.02 дБ после 3 минут прогрева
Визуальный локатор повреждений (VFL)
Выходная мощность: >-4 дБм, < -1 дБм
Режимы: Постоянное свечение, мигание
Длина волны: 650 нм
Тип коннектора: универсальный 2.5мм
Безопасность лазера: Class II
Характеристики окружающей среды:
Температура работы: 0°C до 45°C
Температура хранения: -20°C до 50°C
Безопасность: EN61010
Сравнение адаптеров для сертификации оптики |
||||
Тип волокна | Single Mode (SM) | Multi-Mode (MM) | Encircled Flux MM | |
Код для заказа адаптеров | PS-WX_AD_SM2 | PS-WX_AD_VCL_MM2 | PS-WX_AD_EF_MM2 | |
Длина волны | 1310нм, 1550нм | 850нм, 1300нм | ||
Тип коннектора |
SC
LC (опция)
|
SC
LC (опция)
|
SC-SC + FC-SC
LC-SC + FC-SC (опция)
|
|
Стандарты тестирования |
TIA 568 C.3
IEC 14763-3
|
TIA 568 C.3
IEC 14763-3
IEC 61280-4-1
|
||
Параметры тестирования | ||||
Потери | 0 – 31 дБ, ±0.2дБ | 0 – 24 дБ, ±0.2 дБ | ||
Длина | 0 – 20 000м, ±1.5м | 0 – 2000м, ±1.5м | ||
Выходная мощность | -5 до -9 дБм | -4 до -10 дБм | -16 до -20 дБм | |
Чувствительность приемника | -40 дБм | -34 дБм | -40 дБм | |
Визуальный локатор повреждений | нет | нет | 650нм | |
Мощность | нет | нет | 0 дБм |
