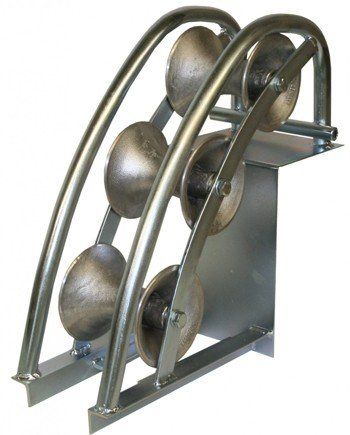

Katimex 105002 – это угловой вертикальный кабельный ролик, который используется для равномерного распределения нагрузки и защиты оболочки кабеля при вводе/выводе последнего в колодец подземной кабельной канализации или кабельный канал.
Конструкция Katimex 105002 ограничивает радиус изгиба кабеля, что не допускает превышения минимального радиуса изгиба, а система роликов защищает изоляцию кабеля и способствует уменьшению необходимого тягового усилия для протяжки кабеля.
Рис. 1 – Способы установки вертикального кабельного ролика Katimex 105002
Для установки Katimex 105002 на люк кабельной канализации не требуются никакие дополнительные приспособления.
Для использования ролика в качестве ввода в кабельный канал, требуется вводной соединитель (опция). Вводной соединитель должен соответствовать диаметру трубы кабельной канализации.
Существует возможность установки вспомогательного направляющего ролика. Комплектующие для его крепления, приведены в таблице. Схема сборки приведена по ссылке.
Описание
Katimex соединитель углового и вспомогательного кабельного ролика |
|
Katimex монтажное кольцо, внутренний ? 52мм |
|
Katimex натяжное устройство, длина 300мм |
|
Katimex регулируемая ось (диаметр колодца 420-640мм) |
|
Katimex регулируемая ось (диаметр колодца 640-860мм)
|
|
Katimex регулируемая ось (диаметр колодца 860-1080мм) |
|
Katimex регулируемая ось (диаметр колодца 1080-1300мм) |
|
Katimex вспомогательный ролик (внутренний ? 51,4мм, внешний ? 195мм) |
|
Katimex вводной соединитель с трубой DN 100 |
|
Katimex вводной соединитель с трубой DN 150 |
*Схема установки дополнительных комплектующих приведена на странице
Основные характеристики вертикального кабельного ролика Katimex 105002
Параметр |
Значение |
Материал основания |
оцинкованная сталь |
Материал роликов |
алюминий |
Количество роликов в базовой комплектации |
3шт |
Максимальный диаметр кабеля |
120 мм |
Радиус изгиба кабеля |
700 мм |
Максимальная нагрузочная способность |
500 кг |
Номинальная нагрузочная способность |
250 кг |
Габариты |
700 мм x 380 мм x 210 мм |
Вес |
11,8 кг |
Рекомендуется использовать Katimex 105002 при протяжке кабеля электрическими или гидравлическими лебедками, где важна равномерность подачи кабеля.
