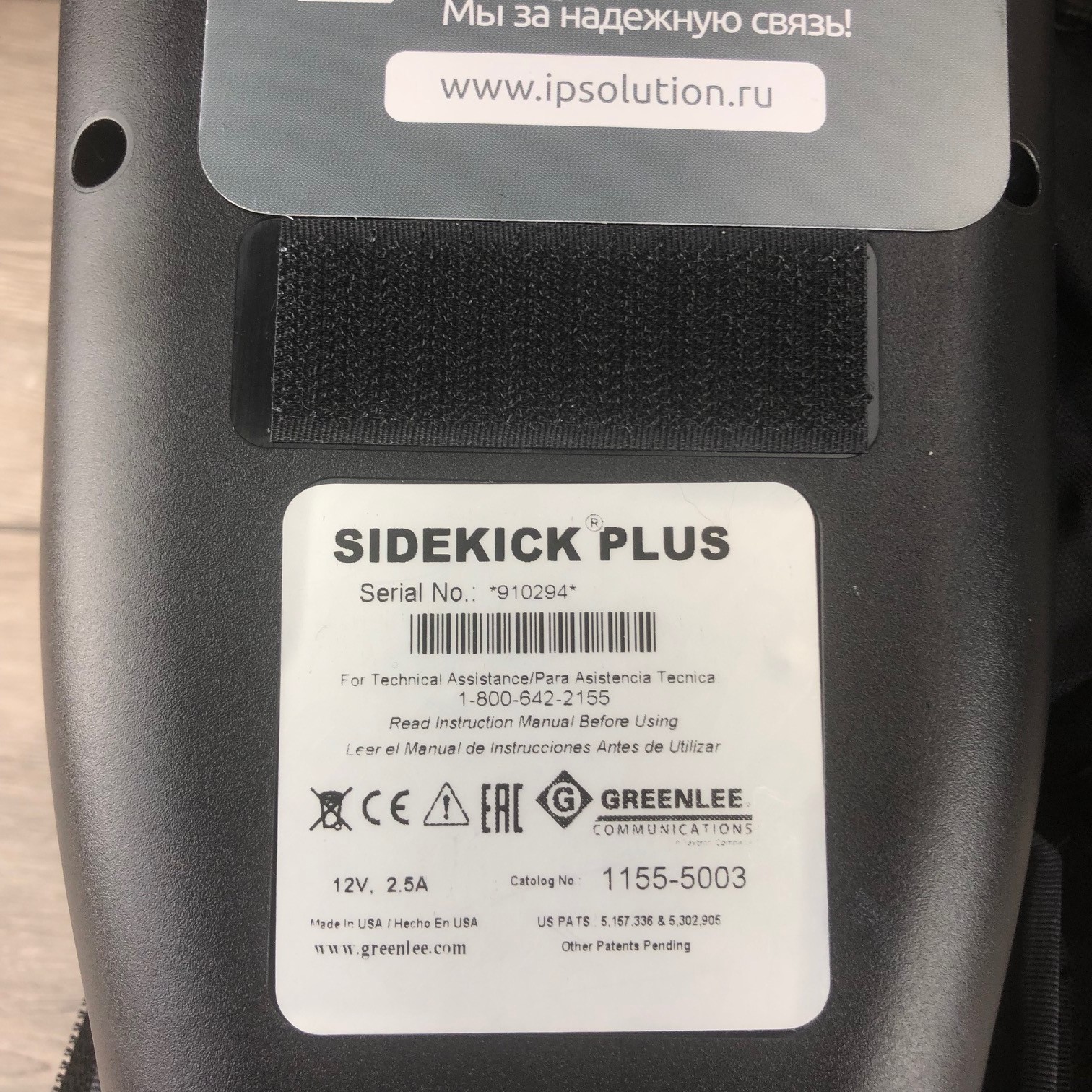

Greenlee Sidekick Plus 1155-5003 - анализатор DSL

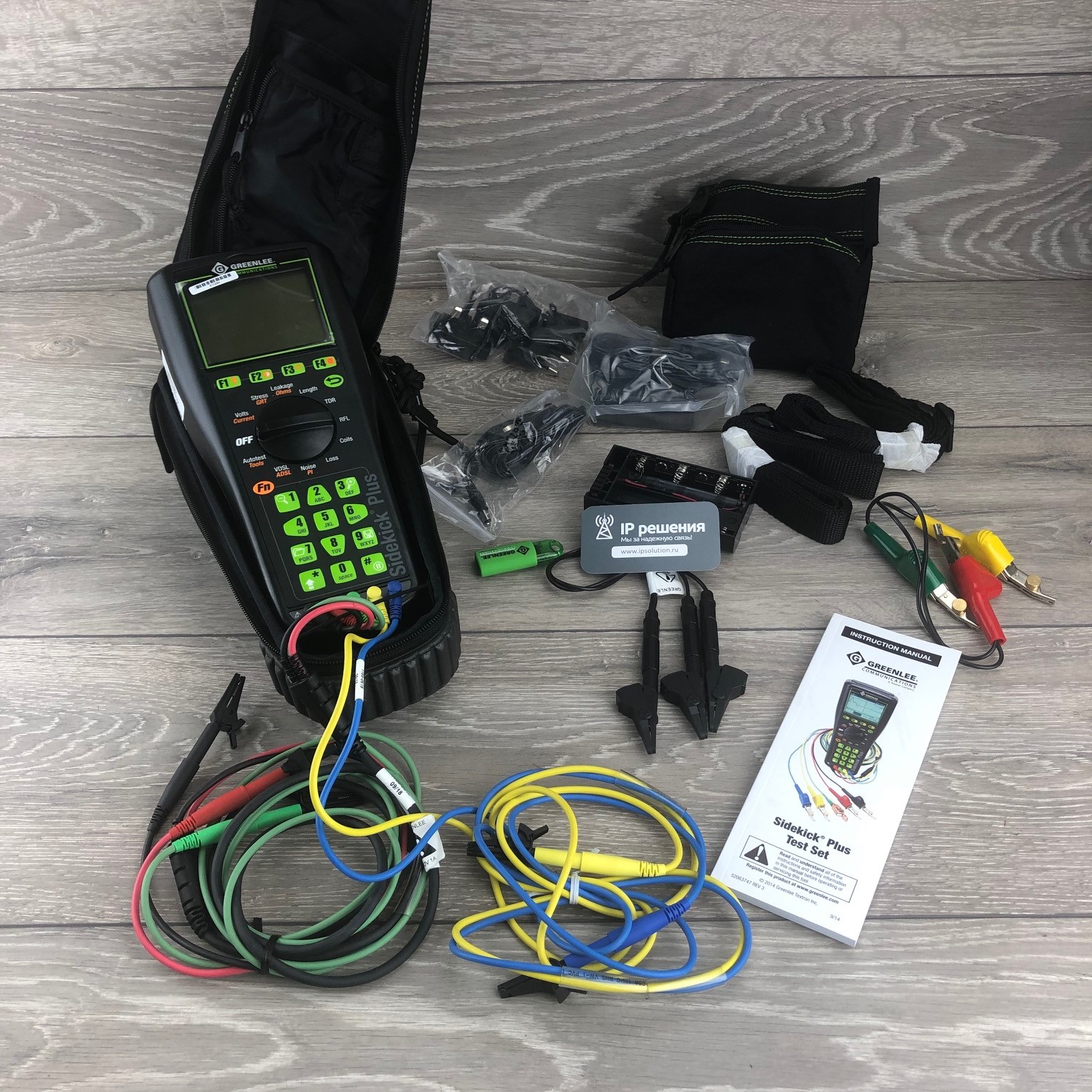

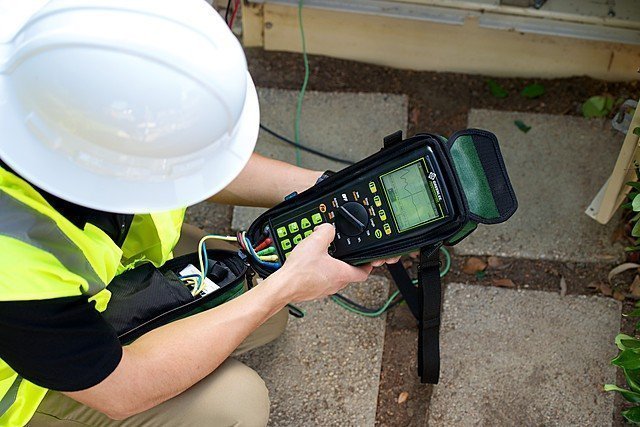

Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Описание выполняет измерение:

• Постоянного и переменного напряжения в линии
• Тока шлейфа между АВ, АС, ВС.
• Сопротивления изоляции и сопротивления шлейфа
• Емкость АВ, АС, ВС
• Сопротивления заземления.
• Затухания сигнала.
• Уровня наведенных шумов
• Спектра сигнала и шума
• Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:

• Автоматическое тестирование параметров нажатием одной кнопки
• Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
• Счетчик Пупиновских катушек
• Импульсный рефлектометр для локализации:
  • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
  • Плохого контакта в муфте
  • Обрыва жилы или пары
  • Параллельного отвода
  • Пупиновской катушки
  • Замокшего участка в кабеле
  • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
• Кабельный мост. Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыва пары, жилы или оболочки
  • Повышенного контакта в муфте

Сервисные функции анализатора Greenlee Sidekick Plus

• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
• Генератор опорного сигнала для измерения затухания +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)

• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
• Справочник кабелей
• Телефонная книга
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
•  Предоставление результатов измерений в аналоговом и цифровом виде:

• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС):

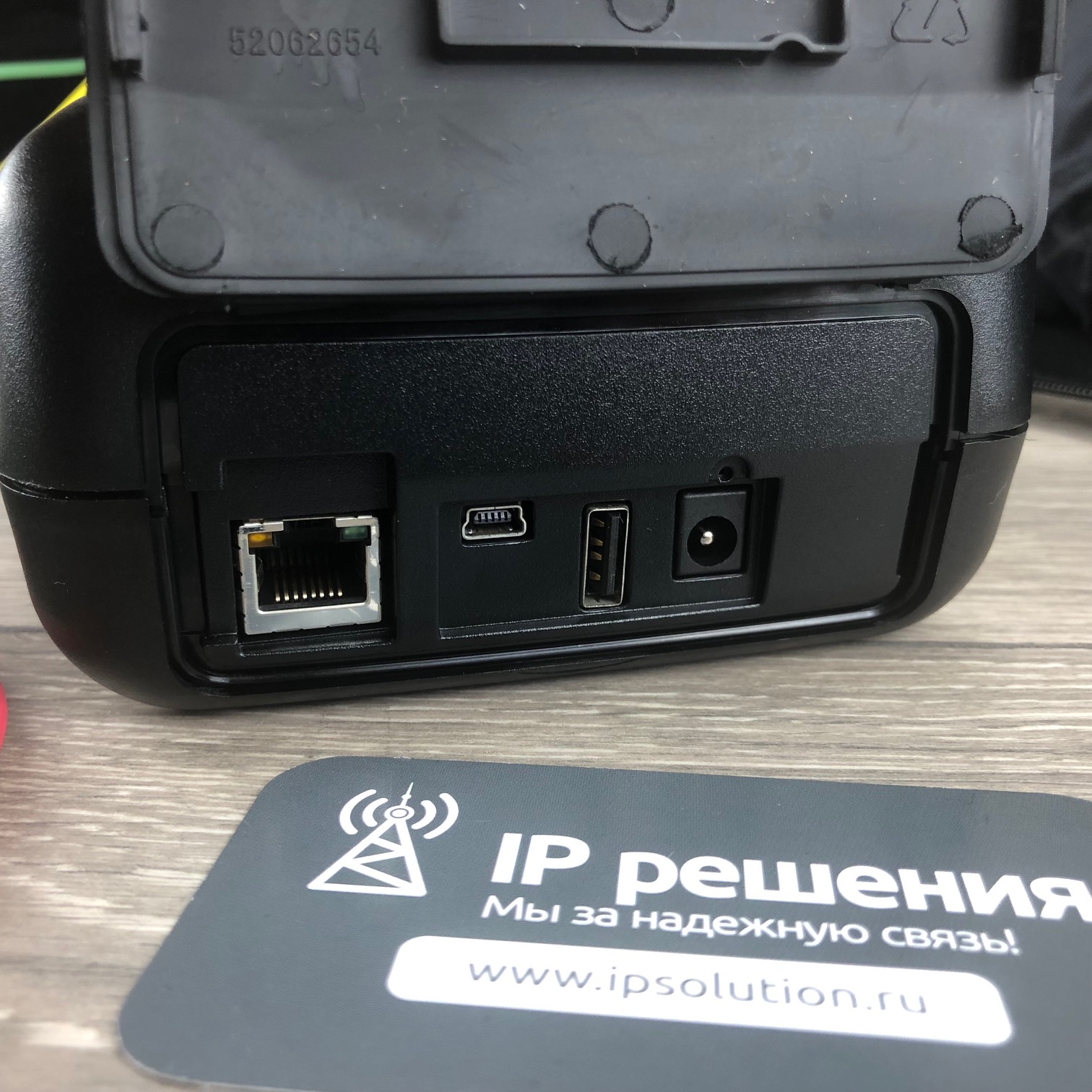

• Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии:

Основные функции

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

• Volts. Измерение постоянного и переменного напряжения в линии
• Current. Измерение тока шлейфа между АВ, АС, ВС.
• Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

• Ground Resistance Test (GRT) - Измерение сопротивления заземления.
• Leakage. Сопротивление изоляции и сопротивление шлейфа
• Length. Измеряется длина кабеля, используя погонное значение емкости
• TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
  • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
  • Плохой контакт в муфте
  • Обрыв жилы или пары
  • Параллельный отвод
  • Пупиновская катушка
  • Вода в кабеле
  • Плавающие повреждения (кратковременное замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

• Измерение пары «А»
• Измерение пары «В»
• Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
• Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
• RFL (Кабельный мост) -  Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте
• Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
• Loss - Измеритель затухания сигнала.
• Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц.
• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
• Генератор опорного сигнала для измерения затухания  +14 до –20 dBm; 200 Гц до 20 кГц
• Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.
