AnCom A-7/133100/311 - анализатор систем передачи и кабелей связи

AnCom A-7/311 - современный анализатор аналоговых систем передачи (АСП).

Измерительные возможности: генератор измерительных сигналов, селективный измеритель уровня, частотомер, рефлектометр, анализатор спектра, измеритель защищенности, ЧХ затухания (в.т.ч. NEXT), импеданса, асимметрии, счет случайных событий.

Прибор предназначен для измерения (в диапазоне частот 0,04…4096 кГц) и нормирования каналов, трактов, оборудования связи – паспортизация, цифровое уплотнение, испытания:

• аналоговых систем передачи (АСП) - приказ Минсвязи РФ №4 от 08.01.97,
• каналов тональной частоты (ТЧ) - приказ Минсвязи РФ №43 от 15.04.96.

Основные особенности анализатора AnCom A-7/311:

• 2-х и 4-х проводное подключение;
• ручной и автоматический (по сценарию) режим;
• неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
• нетбук (ОС «Windows 7») в комплекте поставки;
• предустановленный режим «СуперСел», обеспечивающий в диапазоне до 1024 кГц:
  • контроль спектрального состава сигналов с разрешением до 1 Гц;
  • построение АЧХ передачи и отражения с разрешением до 1 Гц;
• управление удаленным анализатором (через локальную сеть или Internet – посредством коммуникационных возможностей нетбука и ОС Windows);
• подсистемы нормирования, протоколирования и представления результатов;
• пакетный режим - управление анализатором средствами программного обеспечения пользователя;
• заменяет селективные вольтметры, анализаторы спектра и характериографы, например, ET-100, ET-90, ET-70.

Анализатор AnCom A-7/311 обеспечивает проведение следующих основных видов измерений в диапазоне 40 Гц…4,096 МГц:

• уровень широкополосно и селективно;
• уровень взвешенно (O.41 – псофометр; J.16 – звук; взвешивающие фильтры с произвольной характеристикой);
• частота и изменение частоты в канале связи;
• защищенность от паразитных модуляций, нелинейных искажений, шумов и помех;
• частотные характеристики затухания – АЧХ (рабочее, несогласованности, асимметрии, переходное на ближнем и дальнем концах);
• частотные характеристики ГВП и защищенности;
• частотные характеристики полного сопротивления (модуль, фаза, действительная и мнимая часть, коэффициент и затухание несогласованности);
• амплитудная характеристика;
• сопротивление и емкость;
• счет и мониторинг случайных событий (всплески шума, перерывы связи, динамика защищенности);
• интеллектуальный рефлектометр (селекция отражения от конца кабеля);
• анализатор спектра (разрешение от 1 Гц в комплектном режиме «СуперСел»).

Анализатор AnCom A-7/311 оснащен режимом СуперСел, что существенно повышает эффективность проведения измерений:

• сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
• проведение измерений без влияния на действующие каналы;
• уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
• проведение измерений в условиях высокого уровня помех;
• расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

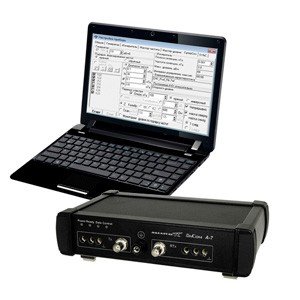

Используется в качестве самостоятельного стационарного или мобильного прибора, работающего только под управлением ПК (нетбук в комплекте поставки).

Функциональное исполнение: анализатор (генератор измерительных сигналов – многорежимный измеритель), нетбук с управляющим ПО и активированной опцией «СуперСел».

Конструктивное исполнение: металлический корпус (245х165х70 мм).

В комплект поставки входят:

• нетбук (ОС «Windows 7») с предустановленным управляющим ПО и опцией «СуперСел»,
• принадлежности для подключения к каналу,
• конвертер USB-to-COM для подключения к ПК,
• транспортировочная сумка.

Питание: сетевой адаптер (220В/50Гц) и встроенный аккумулятор (не менее 5 часов работы).

Вес прибора: 2,05 кг

Вес (с транспортировочной сумкой, принадлежностями и нетбуком): 7,5 кгM

Габаритный чертеж
