Страна происхождения
Китай
Код производителя
POISK-510-E100
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

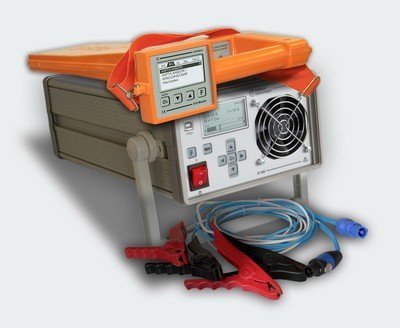

Трассо-дефектоискатель ПОИСК 510 MASTER является приемником сигнала, излучаемого подземной трассой. Работа может осуществляться в активном (при подключении генератора E-100) и в пассивном режиме. ПОИСК 510 MASTER в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц. В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (с помощью наушников и встроенного излучателя).
Описание
- Моноблочное исполнение: антенна с приемником располагается в едином корпусе
- Возможность заказа прибора с разным типом дисплея:
- контрастный LCD-дисплей - для работы при положительных температурах;
- низкотемпературный, яркий и динамичный графический OLED-дисплей - для работы при отрицательных температурах
- Режимы поиска:
- «КАРТА КАБЕЛЯ» – с отображением положения кабеля относительно измерителя, с точностью поиска «по минимуму» и одновременным контролем кабеля «свой-чужой»;
- «КАРТА КАБЕЛЯ + » и функция «КОМПАС» – с отображением направления кабеля относительно измерителя;
- традиционный поиск по «максимуму», «минимуму» и «максимуму – с непрерывным цифровым контролем глубины залегания и тока;
- спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей, нефте-газо-трубопроводов, сигналов СЦБ;
- двухчастотные бесконтактные методы поиска повреждений изоляции («НЧ?ВЧ», «ФАЗА»);
- "СВОЯ ЧАСТОТА" – работа на любой частоте от 200 Гц до 35 000 Гц
- Определение и запись в файл координат GPS с пометками измеренной глубины залегания и уровня сигнала (опционально)
- Обновление ПО через USB
Комплект поставки
- Приемник 510 Master - 1 шт.
- Руководство по эксплуатации приемника - 1 шт.
- Наушники - 1 шт.
- Сумка для наушников - 1 шт.
- Сетевой адаптер для приемника - 1 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» - 4 шт.
- Генератор E-100 - 1 шт.
- Провод для подключения выхода генератора к кабелю - 1 шт.
- Провод для подключения питания 12-24В - 1 шт.
- Руководство по эксплуатации генератора - 1 шт.
Основные функции
- Поиск и идентификация:
- воздушных и подземных кабельных линий связи наряду с силовыми кабелями;
- металлических тросов и трубопроводов (водо-, газо-, нефтепроводов);
- коммуникаций с металлическими проводниками/металлической оболочкой
- Контроль положения, направления, глубины залегания коммуникаций под землей, а также протекающего в них тока наряду с определением мест обрыва/короткого замыкания
- Мониторинг направления сигнала с целью идентификации «своего» кабеля в пучке кабелей либо в местах, где коммуникации сходятся
- Поиск и определение трасс по широкополосному шуму и результатам анализа его спектра
- Поиск и идентификация трасс силовых кабелей с током промышленной частоты (50 Гц)
- Поиск и нахождение трасс с использованием генератора сигналов с частотой от 200 до 26000 Гц
- Локализация нарушения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами
- Определение местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока и одновременная запись найденных данных в файл (опционально)
Режимы поиска трассы с помощью ПОИСК 510 MASTER
- "КАРТА КАБЕЛЯ": на экране отображается карта исследуемой местности с расположением кабеля. Данный режим обеспечивает только простую для считывания графическую информацию, удобную для быстрого, но уверенного поиска трассы. Стрелка на экране обозначает кабель с направлением сигнала по нему. Положение стрелки слева от перекрестья означает кабель слева от измерителя.
- "КЛАССИЧЕСКИЙ": поиск кабеля по минимуму/максимуму сигнала. Роль индикатора играет полоска, которая демонстрирует величину сигнала, а в паузе - пропадает. Работу этого индикатора дублируют цифровые показания (в центре). Прибор осуществляет цифровые измерения силы тока (справа) и глубины залегания кабеля непрерывно.
- "КАРТА+ / КОМПАС": встроенные датчики с дополнительной ориентировкой позволяют определять отводы и изменение направления кабеля (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
- "МАКСИМУМ МИНУС": используется классический поиск «по максимуму» с дополнительным датчиком, который ориентируется на фоновый сигнал. Этот сигнал вычитается из сигнала рабочего поискового датчика, что позволяет получить рабочий сигнал, очищенный от паразитного сигнала (синий график). Зеленый график показывает насколько сигнал сглаживается. Данный метод позволяет локализовать кабель более точно.
- "НЧ-ВЧ": поиск ведется на частоте НЧ 273 Гц, сигнал от которой в паузе сравнивается с сигналом ВЧ. Режим применяется для поиска повреждения изоляции кабеля.
- "ВЧ": поиск ведется на частоте ВЧ 2187,5 (2 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ.
- "6 кГц": поиск ведется на частоте 6562,5 (6 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ, ФАЗА. Режим "ФАЗА" применяется для обнаружения дефектов изоляции трубопроводов и кабелей. На частоте 6 кГц можно производить поиск и обследование местности с помощью встроенного индуктора, что более эффективно, чем на частоте 2 кГц.
- "26 кГц": поиск ведется на частоте 26250 (26 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ. Преимущества работы на частоте 26 кГц:
- обеспечивается более эффективный поиск и обследование местности с помощью встроенного индуктора,
- частота 26 кГц не мешает работе ADSL аппаратуры, т.к. не слышна в соседних парах,
- частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов.
- "ПАССИВНЫЕ РЕЖИМЫ": поиск ведется в пассивном режиме (без генератора) и на любой частоте от 250 Гц до 30 кГц.
- "КАРТА ЭНЕРГО": позволяет вести поиск силовых кабелей в режиме "КАРТА КАБЕЛЯ".
- "КЛАССИЧЕСКИЙ ЭНЕРГО": поиск силовых кабелей промышленной частоты проводится по максимуму, минимуму и в режиме "МАКСИМУМ МИНУС".
- "СПЕКТР": энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций.
- "100 Гц": применяется для катодной защиты газо-нефтепроводов
- "ВЫБОР ЧАСТОТЫ": выбор любой частоты в диапазоне от 250 Гц до 30 кГц.
Применение
Трассировка:
- кабельных линий;
- силовых кабелей;
- металлических трубопроводов и тросов (водо-, нефте- и газопроводов) имеющих внешнюю изоляцию;
- коммуникаций, имеющих металлическую оболочку или металлические проводники;
- с непрерывным цифровым контролем глубины залегания и протекающего тока;
- с контролем направления сигнала для определения «своего» кабеля (трубы) в местах схождения коммуникаций или в пучке;
Локализация повреждений:
- межфазных и однофазных замыканий в энергетических кабелях;
- оболочек кабеля из сшитого полиэтилена;
- оболочек медных кабельных линий;
- оболочек трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без;
- оболочек волоконно-оптических линий связи (ВОЛС).
Локализация повреждения осуществляется амплитудным, фазовым, емкостным (бесконтактным) способами.
Мониторинг:
- положения на местности (при наличии опции GPS), глубины залегания, направления и протекающего сигнального тока подземной коммуникации с одновременной записью в файл.
Локализация мест обрыва:
- жил кабеля (расстояния до 200 м).
Технические характеристики
- 273,5 ± 1 Гц
- 2187,5 ± 1 Гц
- 6562,5 ± 3 Гц
- 26 250 ± 12 Гц
- 200 - 35 000 Гц
- для частоты 26 250 Гц - 150 Гц
- для частоты 6562,5 Гц - 45 Гц
- для частоты 2187,5 Гц - 15 Гц
- для частоты 273,5 Гц - 2,5 Гц
- 6 м
- ±5%+0,1 м
- 10 см
- 0 – 10 кОм
- 10 - 26 000 Гц
- аккумуляторы типа АА, Ni-Mh (4 шт.)
- 13 ч
- 1,2 Вт
- 4 ч
- -20 ... +40°С
- 257 х 88 х 685 мм
- 1,9 кг
Технические характеристики генератора Связьприбор Е-100
- 273,5 ± 0,5 Гц
- 2187,5 ± 1 Гц
- 6562,5 ± 2 Гц
- 26 250 ± 3 Гц
- 300 - 40 000 Гц
- 1 - 100 Ом
- 100 Вт
- 20 А
- 100 В
- синус
- от сети переменного напряжения (50 Гц, 220 В ± 20%)
- от внешнего аккумулятора 12-24 В, 15 А
- -20 ... +50°С
- 210 х 125 х 360 мм
- 3 кг
1 В генераторе предусмотрено пять ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
2 Выходная мощность зависит от сопротивления нагрузки и достигает максимального значения при 100 Ом.
3 Максимальный ток на частотах выше 10 кГц (включая 26 250 Гц) снижается.
4 Максимальное напряжение на частотах выше 10 кГц (включая 26 250 Гц) ограничен до 40 В.
