Служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией стандарта DVB-T
Страна происхождения
Китай
Код производителя
PLN-IT-09T
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Анализатор сигналов эфирного телевизионного вещания ПЛАНАР ИТ-09Т служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией стандарта DVB-T.
- для аналоговых каналов:
- уровень напряжения радиосигналов изображения,
- разность уровней напряжения радиосигналов изображения и звукового сопровождения,
- отношение радиосигнала изображения к шуму в полосе частот канала изображения;
- для цифровых каналов:
- мощность канала,
- отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения;
- для телевизионных каналов:
- коэффициент ошибок модуляции цифрового потока MER,
- частота появления ошибочных битов BER до декодера Витерби,
- частота появления ошибочных битов BER до декодера Рида-Соломона,
- счетчик ошибочных пакетов после декодера Рида-Соломона,
- запас по помехоустойчивости MARGIN,
- констелляционная диаграмма;
- измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.
ИТ-09Т можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. В комплекте с антенной Э0139 прибор может работать в режиме измерения напряженности электромагнитного поля.
- малогабаритный, лёгкий прибор;
- эргономичный корпус с защитным кожухом;
- индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
- пленочная клавиатура с тактильным эффектом;
- работа с персональным компьютером через USB-интерфейс;
- энергонезависимая записная книжка;
- работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

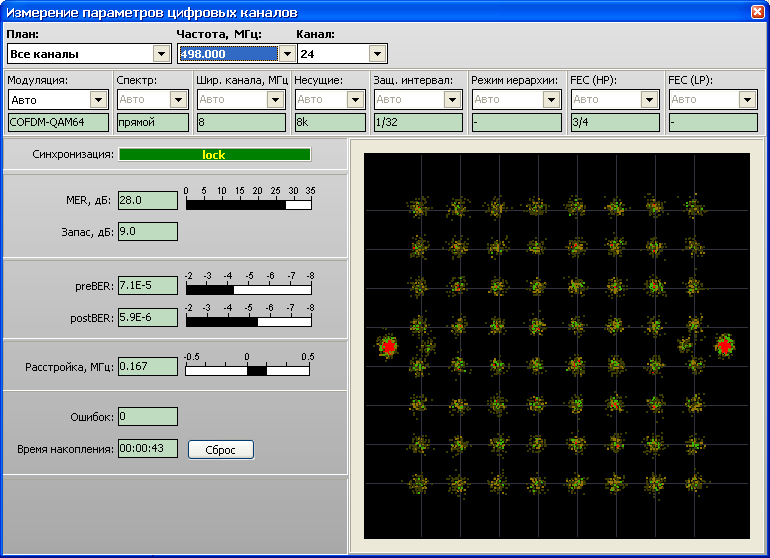

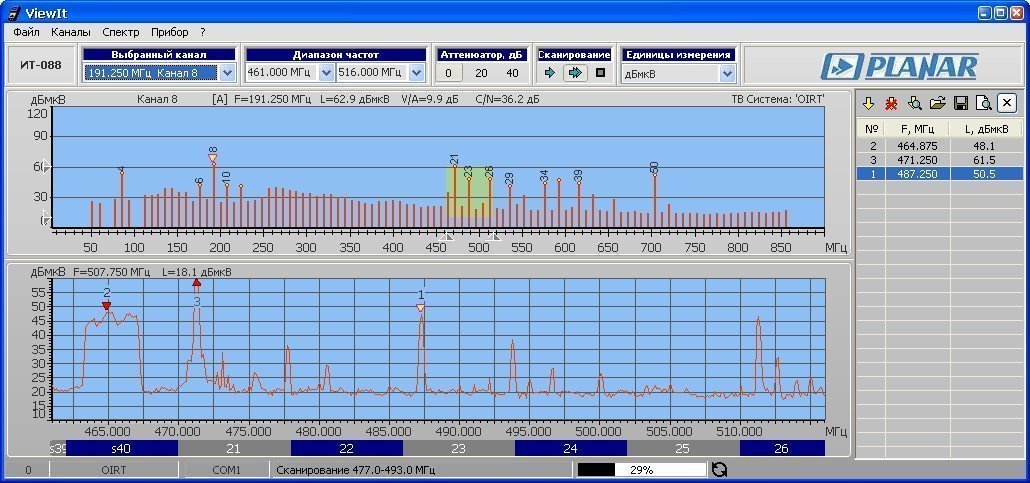

- работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами DVB-T каналов;
- чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
- документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
- обновление программного обеспечения прибора.
Комплект поставки:
- измеритель ИТ-09Т - 1 шт.
- защитный кожух - 1 шт.
- аккумулятор NiMH, АА - 4 шт.
- ВЧ-переход "F"-"F" - 1 шт.
- руководство по эксплуатации - 1 шт.
- формуляр - 1 шт.
- инструкция методики поверки - 1 шт.
Технические характеристики
- 125 кГц
- загружается с ПК
- 30 - 120 дБмкВ
- 0,1 дБ
- ± 1,5 дБ
- ± 2,2 дБ
- 230 ± 60 кГц
- ± 0,5 МГц
- 6 разрядов на ГД
- 3 разряда на ГД
- 4 разряда на ГД
- 3 разряда на ГД
- 7 разрядов на ГД
- не более 2 мин
- тип модуляции канала - COFDM
- тип модуляции поднесущих - QPSK, QAM16, QAM64
- ширина полосы канала - 8 МГц
- число поднесущих канала - 2к, 4к, 8к
- защитный интервал - 1/32, 1/16, 1/8, 1/4
- иерархическая модуляция - ?=1, ?=2, ?=4
- относительная скорость кода - 1/2, 2/3, 3/4, 5/6, 7/8
- 35 дБ
- 60 - 110 дБмкВ
- 0,1 дБ
- ±2,0 дБ
- до декодера Витерби (preBER) - 1,0x10-2 - 1,0x10-8
- после декодера Витерби (postBER) - 1,0x10-3 - 1,0x10-8
- не более 40 дБмкВ
от внешнего источника постоянного тока напряжением 10-14 В с пульсациями не более 0,5 В
от внутренних аккумуляторов емкостью не менее 1700 мАч
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников
- не менее 24 часов
- не менее 4 часов
- 155х82х43 мм
- 0,35 кг
- температура окружающего воздуха (23±5) ?С;
- относительная влажность воздуха (55±25) %;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
- переходные напряжения соответствуют II категории монтажа.
- температура окружающего воздуха от минус 10 до плюс 40 °С;
- относительная влажность воздуха не более 90% при температуре воздуха 25 ?С;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
