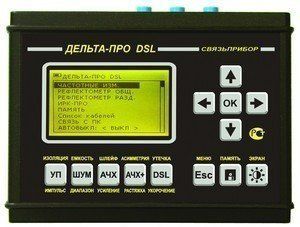

Дельта-ПРО DSL - кабельный прибор

Кабельный прибор Дельта-ПРО DSL представляет из себя анализатор линий ADSL/ADSL2+, SHDSL, модем Annex A+B, двухполярный симметричный рефлектометр и измерительный мост ИРК-ПРО. Прибор может работать в лабораторных и полевых условиях. Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL, модемов для выделенных линий, а также для проверки кабелей на заводе-изготовителе.

Основные особенности и функциональные возможности Дельта-ПРО DSL

Измерения в узкой полосе:

• рабочее затухание;
• переходное влияние на ближнем/дальнем конце (NEXT/FEXT);
• контроль затухания асимметрии.

Частотные характеристики одним прибором по 128 частотам:

• шум (NOISE);
• рабочее затухание сигнала по шлейфу (INSERTION LOSS);
• контроль затухания асимметрии (LONGITUDINAL BALANCE);
• контроль возвратных потерь (RETURN LOSS);
• переходное влияние на ближнем конце (NEXT).

Частотные характеристики, снимаемые в автоматическом режиме с генератором Дельта на дальнем конце (или другим прибором Дельта-ПРО DSL) по 128 частотам:

• рабочее затухание сигнала (INSERTION LOSS);
• переходное влияние на дальнем конце (FEXT).

Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов для частотных измерений.


Характеристики генератора


(*) Пользователь может изменять частоты основного списка или произвольно менять частоту генератора.


Характеристики приемника

(**) Пользователь может изменять частоты основного списка или произвольно менять частоту приемника. Метрологические характеристики гарантируются на частотах основного списка.

Модуль импульсного рефлектометра предназначен для визуальной однородности линии, расстояния до места неоднородности, качества муфтовых соединений, поиска разбитости пар и носит индикаторный характер.


Характеристики рефлектометра:

• диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): 194, 387, 775, 1549, 3098, 6197, 12394 м;
• перекрываемое затухание: не менее 60 дБ;
• размах зондирующего импульса: не менее 5 В;
• длительность зондирующего импульса: 30?3906 нс;
• выходное сопротивление: 120±6 Ом.

Измерительный мост ИРК-ПРО предназначен для измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей; определения расстояния до участка с пониженным сопротивлением изоляции кабеля.

Характеристики моста

Функция ADSL модема применяется для связи с DSLAM и анализа скоростных характеристик линии при установке и обслуживании ADSL/ADSL2/ADSL2+.

Специальные функции:

• оценка скоростного потенциала линии;
• суточный мониторинг помех с хронологической записью;
• суточный мониторинг скоростного потенциала;
• суточный мониторинг в режиме ADSL модема;
• запись и чтение измерений в цифровом и графическом формате;
• передача протокола измерений на компьютер (USB).

Питание кабельного прибора Дельта-ПРО DSL осуществляется от четырёх аккумуляторных батареек типа АА (Ni-MH 1,2 В, 2,3 А/ч). Время работы прибора от аккумуляторных батарей - 8 часов.

Прибор выполнен в ударопрочном металлическом корпусе, помещенном в сумку для переноски. Габариты 170х170х90 мм, вес 1,5 кг.

Комплект поставки:

• прибор Дельта-ПРО DSL - 1 шт
• сумка для переноски - 1 шт
• комплект измерительных проводов Дельта-ПРО DSL - 1 шт
• комплект измерительных проводов ИРК-ПРО - 1 шт
• соединительный провод для работы ADSL-модема - 1 шт
• USB-кабель - 1 шт
• зарядное устройство - 1 шт
• нагрузочный резистор 120 Ом - 10 шт
• аккумуляторная батарея типа AA - 4 шт
• компакт-диск с ПО - 1 шт
• техническое описание и инструкция по эксплуатации - 1 шт

Условия эксплуатации приборов:

• температура окружающего воздуха от минус 20 до плюс 50°С
• относительная влажность воздуха не более 90% при 30°С
• атмосферное давление от 86 до 106 кП
