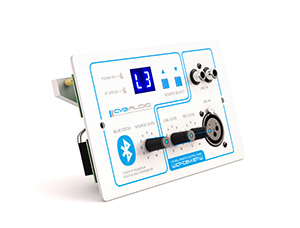

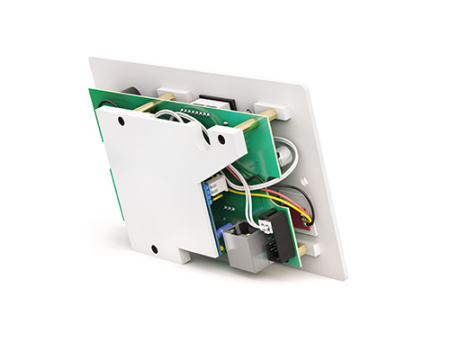

CVGAUDIO WCP-C2M/BT-W, настенный зональный контроллер управления

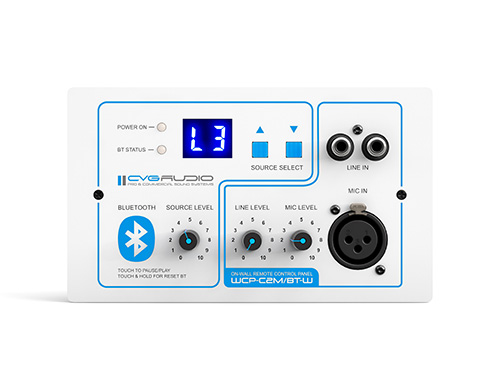

CVGaudio WCP-C2M/BT-W - настенный зональный контроллер предназначенный для удаленного управления отдельным каналом аудио-матрицы CVGaudio PMM-380, добавлением зональных линейного (2RCA) и микрофонного (XLR) входов, а также встроенного высококачественного Bluetooth приемника. Имя Bluetooth может быть изменено по Вашему запросу, также при необходимости модуль может требовать ввод PIN кода для всех новых соединений. Контроллер WCP-C2M/BT-W позволяет, находясь непосредственно в зоне управлять уровнем громкости звукового сигнала и выбором входа аудио-матрицы, сигнал с которого будет направлен в данную зону. В том числе можно выбрать сигнал с локального внешнего источника линейного сигнала, сигнала принимаемого по Bluetooth и микрофона подключенных непосредственно в зональный контроллер WCP-C2M/BT-W. Громкость внешнего линейного и микрофонного входов настраивается индивидуально соответствующими регуляторами на лицевой панели контроллера. Громкость Bluetooth сигнала подвязана также на регулятор линейного входа. Всего аудио-матрица CVGaudio PMM-380 имеет восемь зон и соответственно возможно подключение до восьми внешних контроллеров управления. В каталоге CVGaudio шесть моделей настенных контроллеров, которые помимо внешнего вида также отличаются и наличием дополнительных микрофонных, линейных входов расположенных непосредственно на лицевой панели контроллера, а WCP-C2M/BT-W помимо перечисленного имеет еще и встроенный высококачественный Bluetooth ресивер. Единовременно с матрицей могут использоваться любые типы контроллеров CVGaudio. Как правило контроллер устанавливается непосредственно в зоне, которой он управляет – это максимально удобно для управления и контроля. Обычно, для удобства управления, контроллер встраивается в стену или врезается в мебель (ресепшн, барная стойка и так далее). В комплекте поставки имеется металлическая монтажная коробка для установки контроллера в стену и крепежные винты. Лицевая панель CVGaudio WCP-C2M/BT-W выполнена из пластика белого цвета. Управление переключением входов матрицы производится с помощью кнопок SOURCE. Этой же кнопкой производится активация внешнего линейного и микрофонного входа в контроллер. Номер выбранного входа матрицы высвечивается на небольшом цифровом дисплее рядом с кнопками выбора входа SOURCE. Для выбора Line/Bluetooth и mic входов, встроенных в контроллер, необходимо выбрать режим L. Управление громкостью источников сигнала подключенных к матрице осуществляется с помощью вращающегося регулятора VOLUME. Внешний линейный и микрофонный входа встроенные в контроллер имею индивидуальную настройку громкости с помощью регуляторов Line input / BT level и Mic input level соответственно. Для сброса текущего Bluetooth соединения используется сенсорная кнопка расположенная под значком BT на лицевой панели. Контроллер CVGaudio WCP-C2M/BT-W подключается к матрице по витой паре CAT5E / CAT6 (для удаления более 100 метров). Используется стандартная параллельная распиновка. При удалении контроллера до 100 метров от матрицы не требуется дополнительного электропитания, оно передается от матрицы по витой паре. При большем удалении рекомендуем предусмотреть дополнительное питание со стороны контроллера (БП – DC 24V/1A). Наличие питания на контроллере сигнализируется синим светодиодом ON.
Настенный контроллер работает только с аудио-матрицей CVGaudio PMM-380. Для активации возможности удаленного управления с помощью контроллера необходимо активировать эту возможность – кнопка REMOTE WALL CONTROL для данной зоны должна быть нажата. Это переводит данную зону в режим внешнего управления.
