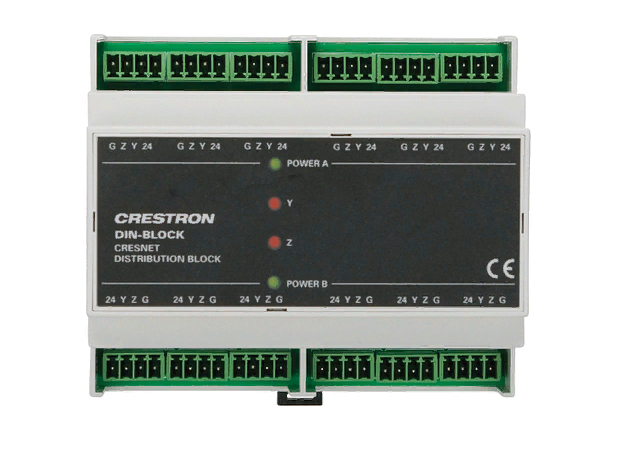

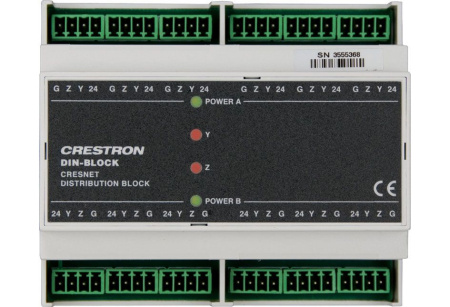

- 12-портовый распределительный блок Cresnet
- Крепление на стандартную DIN-рейку
- Съемные винтовые клеммные колодки
- Разделенная шина питания (2 группы по 75 Вт)
- Пассивное устройство, не требует программирования
- Встроенная светодиодная индикация питания и данных
Цена дилер по запросу
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Назначение и применение
DIN-БЛОК — это специализированный распределительный блок, предназначенный для организации коммутации сети Cresnet в составе профессиональных систем автоматизации. Устройство разработано для установки на стандартную DIN-рейку, что обеспечивает удобную интеграцию с модулями управления освещением и другими автоматизированными компонентами систем Crestron, а также оборудованием сторонних производителей внутри шкафов и корпусов.
Распределение данных и электропитания
Являясь центральным элементом сетевой топологии, данный модуль позволяет параллельно подключать до 12 отдельных кабелей Cresnet. Гибкость архитектуры шины поддерживает различные схемы прокладки кабеля, включая комбинированные методы подключения. Помимо передачи управляющих сигналов, устройство эффективно распределяет питание 24 В постоянного тока. Порты разделены на две независимые группы, каждая из которых выдерживает нагрузку до 75 Вт. Это дает инсталляторам возможность индивидуально проектировать систему распределения питания, подавая напряжение от одного или двух отдельных источников.
Удобство монтажа и обслуживания
Конструкция модуля ориентирована на высокую надежность и простоту доступа в условиях тесного монтажного пространства. Съемные винтовые клеммные колодки, расположенные в верхней и нижней части устройства, упрощают подключение кабелей и последующую диагностику сети. Для визуального контроля состояния системы передняя панель оснащена диагностическими индикаторами, отображающими наличие питания и активность передачи данных (Y/Z). При установке в корпуса с 45-мм вырезом передняя панель остается доступной для мониторинга, в то время как все коммутационные клеммы остаются скрытыми под защитным экраном.
Основные технические особенности
Устройство обладает пассивной архитектурой и не требует дополнительного программного обеспечения, обеспечивая надежную работу в режиме Plug-and-Play. Корпус выполнен из высококачественного поликарбоната со степенью огнестойкости UL94 V-0, что гарантирует долговечность и безопасность эксплуатации компонента в составе сложных инженерных систем.
| Соединения | ||
| БЛОК ПИТАНИЯ A |
(6) 4-контактные разъемные клеммные колодки 3,5 мм, расположенные параллельно; Распределительные порты Cresnet группы питания A; Максимальная нагрузка: 75 Вт (3,13 Ампера при 24 Вольтах постоянного тока) |
|
| БЛОК ПИТАНИЯ B |
(6) 4-контактные разъемные клеммные колодки 3,5 мм, расположенные параллельно; Распределительные порты Cresnet группы питания B; Максимальная нагрузка: 75 Вт (3,13 Ампера при 24 Вольтах постоянного тока) |
|
| Примечание: клеммы ‘Y", "Z" и ‘G’ расположены параллельно между группами питания | ||
| Светодиодные индикаторы | ||
| БЛОК ПИТАНИЯ A – B | (2 зеленых) Указывают мощность Cresnet, присутствующую в любом сетевом порту каждой соответствующей группы питания. | |
| Y, Z | (2 красных) Указывают активность данных Cresnet Y и Z в любом СЕТЕВОМ порту. | |
| Требования к питанию | ||
| Энергопотребление Cresnet | 0,3 Вт (0,01 Ампера при 24 Вольтах постоянного тока) | |
| Окружающая среда | ||
| Температура | От 32 ° до 104 °F (от 0 ° до 40 °C) | |
| Влажность | Относительная влажность от 10% до 90% (без конденсации) | |
| Рассеивание тепла | 1 BTU/hr | |
| Корпус | ||
| Светло- серый корпус из поликарбоната с наклейкой из поликарбоната, класс защиты UL94 V-0, крепление на рейку 35 мм по DIN EN 60715, форм-фактор DIN 43880 для корпусов с вырезом на передней панели 45 мм, занимает 6 отсеков для модулей DIN (108 мм) | ||
| Размеры | ||
| Высота | 3,71 дюйма (94,2 мм) | |
| Ширина | 4,18 дюйма (106 мм) | |
| Глубина | 2,29 дюйма (58,0 мм) | |
| Вес | ||
| 5,0 унции (148 г) | ||
