- Поддержка аналоговых и цифровых видеосигналов
- Высокая точность передачи сигнала
- Универсальность интерфейсов
- Компактность и энергоэффективность
- Стабильность работы с аналоговыми системами
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Карта обеспечивает обработку различных форматов, включая COMPONENT (YPbPr), CVBS (композитный), VGA и другие. Это позволяет использовать её в гибридных системах, где требуется совмещение старых и новых стандартов видео.
-
Полоса пропускания до 380 МГц для VGA и 350 МГц для компонентного видео, что гарантирует детализацию изображения без искажений.
-
Минимальные погрешности:
-
Дифференциальное усиление: 0,1% (для 3,58–4,43 МГц).
-
Фазовая погрешность: 0,1°.
-
-
4 входа DB15, совместимых с компонентным видео, композитным сигналом (CVBS) и VGA.
-
Входное сопротивление 75 Ом и защита от обратных потерь (<-30 дБ), что снижает риск помех.
-
Потребляемая мощность: 15 Вт, что делает устройство экономичным.
-
Вес: 0,5 кг, что упрощает интеграцию в стойки или мобильные системы.
-
Максимальное расстояние передачи сигнала: 15 метров для аналоговых интерфейсов (например, VGA).
-
Поддержка синхронизации RGBHV, RGBS, RGsB для совместимости с устаревшим оборудованием.
-
Простота интеграции: Совместимость с шасси матричных коммутаторов ITC (например, TS-9408UHM), что позволяет расширять систему.
-
Надёжность: Гарантия производителя — 24 месяца
Модель

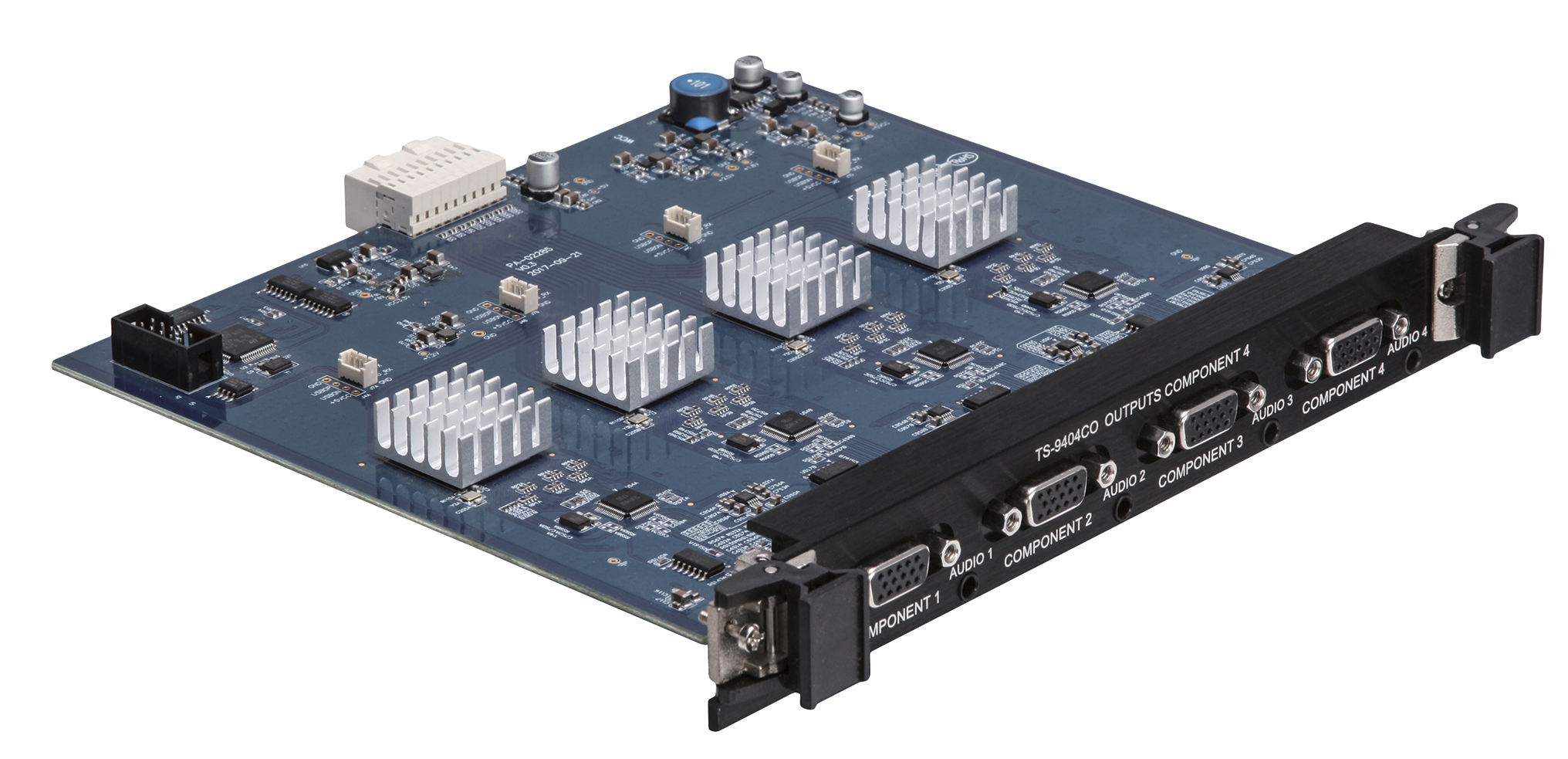

TS-9404CO
Интерфейсы
4 интерфейсных входа DB15
Композитный видеосигнал CV
Усиление
0 дБ
Полоса пропускания150 МГц при -3 дБ
Дифференциальная погрешность фазы
0,1°, 3,58-4,43 МГц
Погрешность дифференциального усиления
0,1%, 3,58-4,43 МГц
Уровень сигнала
1Vpp: Композитный видеосигнал (CVBS)
Аналоговый сигнал: -2 В / + 2 В
Входное сопротивление
75 Ом
Обратные потери
<-30 дБ при 5 МГц
Компонентный видеосигнал YPbPr
Усиление
0 дБ
Полоса пропускания
350 МГц @ -3 дБ
Дифференциальная погрешность фазы
0,1°, 3,58-4,43 МГц
Погрешность дифференциального усиления
0,1% , 3,58-4,43 МГц
Уровень сигнала
1Vpp: (Y в компонентном видео)
0,3 Вpp: (Pb Pr / CbCr в компонентном видеосигнале)
Минимальный / максимальный уровень
Аналоговый сигнал: -2 В / + 2 В
Входное сопротивление
75 Ом
Обратные потери
<-30 дБ при 5 МГц
VGA видео
Усиление
0 дБ
Полоса пропускания
380 МГц
Уровень сигнала
от 0,63 В до 0,9 В
Минимальный / максимальный уровень
RGB-сигнал: 0 В / 1,0 В
HV：0В/5,0В
Входное сопротивление
75 Ом
Потеря эхосигнала
<-30 дБ при 5 МГц
Сигнал синхронизации VGA
Входной / выходной сигнал
RGBHV, RGBS, RGsB, RsGsBs
Максимальная задержка передачи
Горизонталь: 90нс Вертикаль: 160нс
Остальное
Максимальная потребляемая мощность
15 Вт
Вес
Около 0,5 кг
Максимальное расстояние между входом и выходом
15 метров
Комплектация:
|
1) ITC TS-9404CO - 1 шт. 2) Руководство пользователя |
