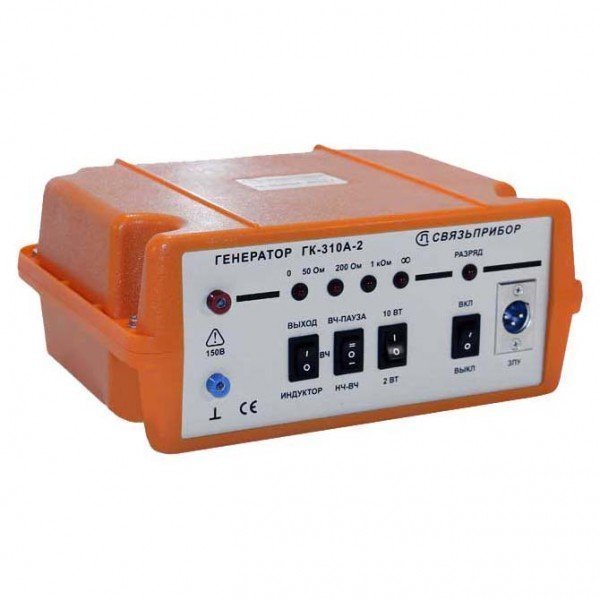

Генератор кабельный ГК-310А-2 с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:
- трассы воздушных и кабельных линий связи и радиофикации;
- трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов);
- глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
- повреждения изоляции внешних пластмассовых покровов кабелей;
- места обрыва или короткого замыкания (КЗ) жил кабеля;
- места обрыва троса.
Комплект поставки:
- прибор ГК-310А-2 - 1 шт.
- провод для подключения выхода генератора к кабелю - 2 шт.
- магнитный контакт - 1 шт.
- сетевой адаптер - 1 шт.
- сумка для переноски - 1 шт.
- техническое описание и руководство по эксплуатации - 1 шт.
Основные функции
Частотные режимы
- В режиме «ВЧ-ПАУЗА» характерный сигнал частотой 2187,5 Гц создается периодической паузой длительностью 0,29 секунды с периодом 1,18 секунды
- В режиме «ВЧ» генератор формирует непрерывный сигнал частотой 2187,5 Гц. Режим «ВЧ» возможен только при работе генератора от адаптера. При работе от встроенного аккумулятора для контроля напряжения аккумулятора режим «ВЧ» автоматически заменяется режимом «ВЧ-ПАУЗА».
- В режиме «НЧ-ВЧ» генератор формирует периодическую посылку сигналов двух частот - 273,5 Гц длительностью 1,18 секунды, 2187,5 Гц длительностью 0,48 секунды и паузы длительностью 0,26 секунд с периодом 1,92 секунды
Согласование
Высокочастотный преобразователь обеспечивает автоматическое регулирование выходной мощности генератора.
- В режиме «АВТО» при нагрузке около 1000 Ом генератор выдает сигнал мощностью 10 Вт. С уменьшением величины сопротивления нагрузки (короткие участки) генератор автоматически снижает мощность посылаемого сигнала, благодаря чему достигается отсутствие сильного паразитного сигнала в соседних линиях. При этом уровень сигнала, который принимает трассопоисковый прибор, поддерживается практически постоянным в диапазоне сопротивления нагрузки менее 50 Ом (т.е. мощность сигнала в этом диапазоне пропорциональна сопротивлению нагрузки). Благодаря этому достигается уверенный прием сигнала при различных длинах линий или при поиске повреждения изоляции.
- В режиме «2 ВТ» максимальная выходная мощность составляет 2 Вт и автоматически регулируется в соответствии с нагрузкой аналогично режиму «АВТО». Потребляемая мощность генератора примерно пропорциональна мощности выходного сигнала и контролируется по индикатору сопротивления нагрузки в зависимости от выбранного режима «АВТО» или «2 ВТ».
Встроенный индуктор
В условиях, когда непосредственный доступ к жилам кабеля затруднен, в генераторе ГК-310А-2 имеется возможность бесконтактного подключения с помощью встроенного индуктора. Для обеспечения длительной работы от аккумулятора генератор автоматически перейдет в режим «2 ВТ» независимо от положения переключателя «АВТО 2ВТ».
Генератор следует разместить перпендикулярно к исследуемому кабелю, поставив его над кабелем (генератор по отношению к кабелю должен располагаться так же, как и датчик антенны). Расстояние между исследуемым кабелем и нижней частью генератора должно быть минимальным. Это особенно важно, если рядом находятся другие линии, поскольку сигнал будет индуцироваться и во всех близко расположенных металлических объектах.
Технические характеристики
- Рабочие частоты генератора:
- 2187,5 Гц,
- 273,5 Гц;
- Выходная мощность: 2 Вт и 10 Вт;
- Автоматическое согласование с линией;
- Периодичность характерного сигнала: 1,18 с;
- Длительность паузы: 0,29 с;
- Электропитание:
- от сети переменного напряжения (50 Гц, 220 В),
- от встроенного аккумулятора (12 В, 4,5 А/ч)
- Время зарядки встроенного аккумулятора: 12 ч;
- Время непрерывной работы от встроенного аккумулятора: до 8 часов;
- Вес (с аккумуляторной батареей, без сумки): 3 кг;
- Габариты (без сумки): 233х102х176 мм.
Комплект генератора ГК-310А-2 поставляется упакованным в сумку:
- вес: 4,9 кг;
- габариты: 340х230х125 мм.
Условия эксплуатации:
- температура окружающей среды: -20...+50°С
- относительная влажность воздуха: до 90% при 30°С
- атмосферное давление: 86-106 кПа
