- определение места прохождения и направления подземных коммуникаций (трассировка)
- определение глубины прокладки подземных коммуникаций
- определение места повреждения подземных коммуникаций (обрыв, короткое замыкание, повреждение изоляции)
- контактная идентификация «своего» кабеля в параллельных пучках
Служит для проведения следующих видов работ на подземных коммуникациях:
Страна происхождения
Китай
Код производителя
3-20-7002
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат
Трассодефектоискатель Эрстед ТДИ-05М-3 – это универсальный прибор, сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.
В комплекте с источником зондирующих импульсов позволяет проводить следующие работы:
- поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод)
- определение глубины прокладки трассы
- точное определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).
Трассодефектоискатель ТДИ-05М-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2.
Трассодефектоискатель ТДИ-05М-3 предназначен для проведения следующих видов работ на подземных коммуникациях:
- определение места прохождения и направления подземных коммуникаций (трассировка)
- определение глубины прокладки подземных коммуникаций
- определение места повреждения подземных коммуникаций (обрыв, короткое замыкание, повреждение изоляции)
- контактная идентификация «своего» кабеля в параллельных пучках.
Описание
- Наведение оператора на трассу осуществляется при помощи наушников и по стрелочному индикатору уровня
- Высокая помехозащищенность и чувствительность приемного тракта

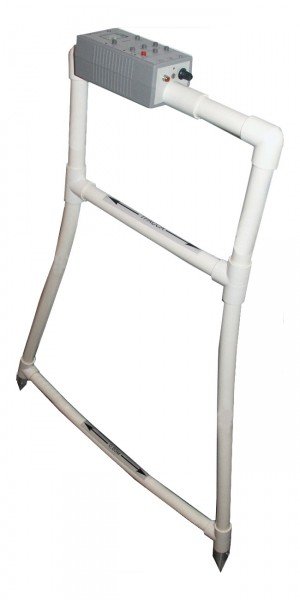

- Приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в виде А-образной рамы)
- Наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий
Комплект поставки
- Приемник ТДИ-05М-3 (измерительный блок со встроенной поисковой антенной и контактными штырями) – 1 шт.
- Генератор ИЗИ-6М – 1 шт.
- Наушники – 1 шт.
- Блок питания (зарядное устройство) – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Чехол для измерительного блока – 1 шт.
Применение
Трассодефектоискатель ТДИ-05М-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- силовые кабели (АСБ, ВВГ и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.)
- водопровод, газопровод, нефтепровод.
Трассодефектоискатель может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
Технические характеристики
- индукционный
- контактный
- 50 Гц
- 893 Гц
- 2430 Гц
- 8930 Гц
- 50 Гц
- 893 Гц
- 2430 Гц
- 8930 Гц
- аналоговая
- измерительная головка
- головные телефоны
- 40 часов
- -15°С …+40°С
- 1,8 кг
- 960 х 650 х 75 мм

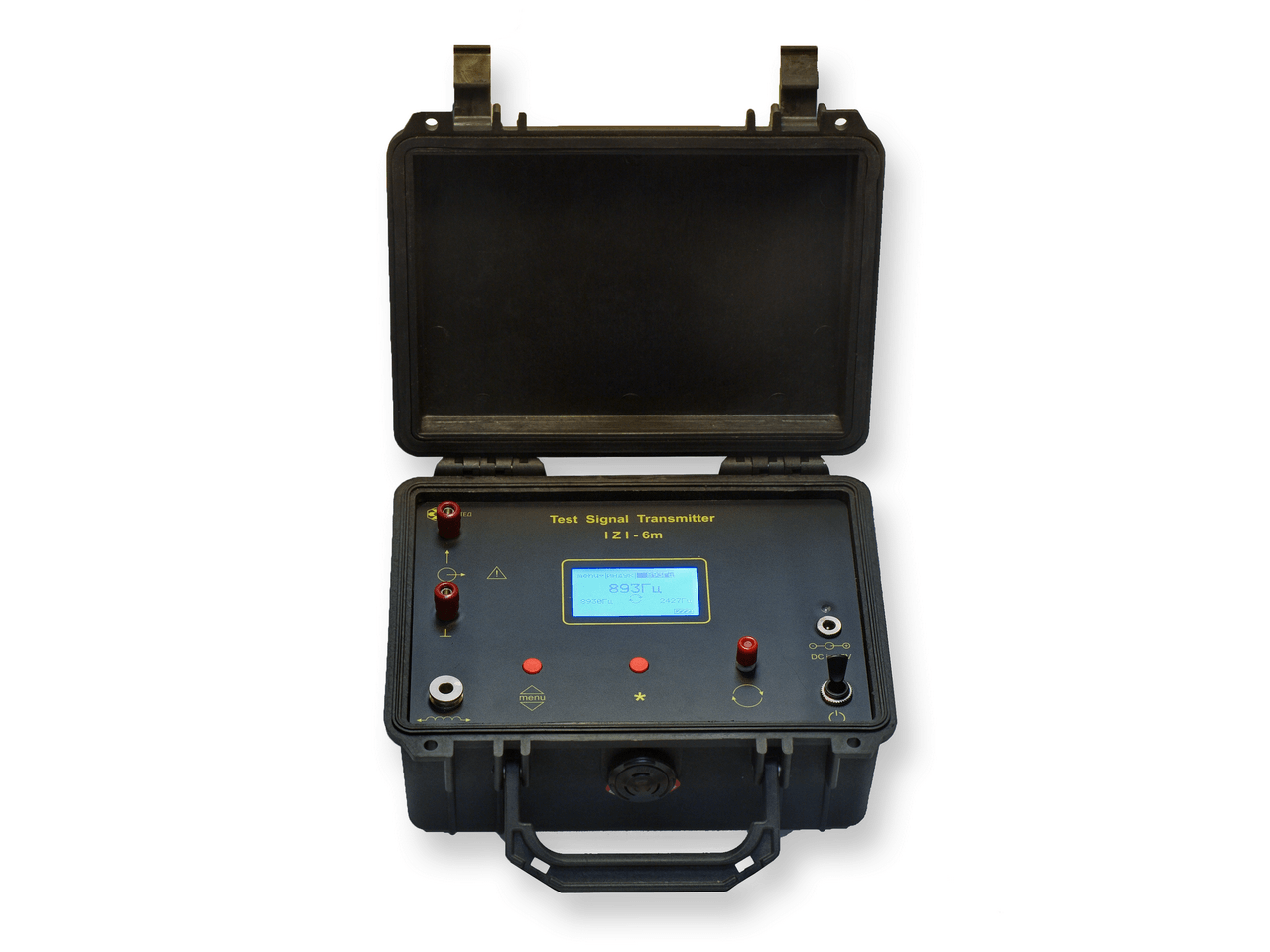

Технические характеристики генератора Эрстед ИЗИ-6М
- 7 Гц
- 893 Гц
- 2,43 кГц
- 8,93 кГц
- 300 – 40000 Гц
- не более ±0,5% от устанавливаемого значения частоты
- 1 Гц
- пачка – 0,375 с
- пауза – 0,125 с
- 1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
- 0 ... 400 В (постоянное, переменное)
- автоматическое
- через выносной герметичный резонансный индуктор
- монохромный ЖК-дисплей 128*64 точки с подсветкой
- не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С
- встроенный аккумулятор 12 В
- внешний источник 12 В
- сеть 220 В, 50 Гц через адаптер
- -20°С …+50°С при влажности до 95%, без конденсата
- 4,5 кг
- 235 х 190 х 115 мм
