Прибор представляет из себя анализатор линий VDSL, ADSL/ADSL2+, SHDSL, HDSL, E1 и рефлектометр высокого разрешения с шумоподавлением и уникально высоким перекрываемым затуханием 96 дБ.
Страна происхождения
Китай
Код производителя
3-20-7091
по 223 и 44-ФЗ
99% заказов доставляем точно в срок
Возможность тестирования образцов
Ответственность за результат

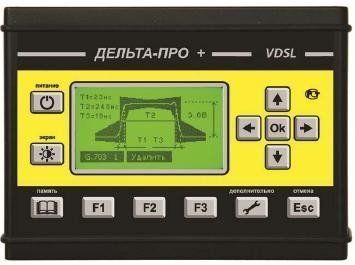

Кабельный прибор Дельта-ПРО+ VDSL представляет из себя анализатор линий VDSL, ADSL/ADSL2+, SHDSL, HDSL, E1 и рефлектометр высокого разрешения с шумоподавлением и уникально высоким перекрываемым затуханием 96 дБ.
Измеритель параметров кабельных линий Дельта-ПРО+ VDSL предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (VDSL/ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, гибких первичных мультиплексоров типа СПМ-14-ЛТ или аналогичных, а также для проверки строительных длин кабелей на заводе-изготовителе.
Основные особенности и функциональные возможности Дельта-ПРО+ VDSL
Амплитудно-частотные измерения:
- рабочее затухание сигнала (INSERTION LOSS);
- переходное влияние на дальнем конце (FEXT).
- переходное влияние на ближнем конце (NEXT).
- затухание асимметрии (LONGITUDINAL BALANCE);
- возвратные потери (RETURN LOSS);
- оценка скоростного потенциала линии;
- шум (NOISE).
Тестирование цифрового потока E1:
- контроль и диагностика основных цифровых каналов и структуры
- первичного цифрового потока Е1 (рекомендация G.704 ITU-T):
- счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок,
- обнаружение и индикацию аварийных состояний,
- формирование тестовых сигналов, имитация аварий и вставка ошибок;
- проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T).
Специальные функции:
- оценка длины кабеля;
- маски xDSL;
- осциллограммы исследуемых сигналов;
- запись и чтение измерений в цифровом и графическом формате;
- передача протокола измерений на компьютер (ИК-порт).
Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов для частотных измерений.
Характеристики генератора
Общие характеристики генератора | |
Выход генератора | симметричный |
Выходное сопротивление | 120 ± 6 Ом |
Затухание асимметрии | не более -40 дБ |
Технические характеристики генератора в режиме xDSL | |
Выходной уровень (что соответствует) |
1,95 ± 0,12 В (8 ± 0,5 дБн) (0 дБн соответствует напряжению 0,775 В) |
Тип выходного сигнала | гармонический |
Опорные частоты (*) |
16384 кГц 8192 кГц 4096 кГц 2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц 16 кГц |
Шаг выбора частоты | 1 кГц |
Допустимая погрешность установки частоты | ±0,05% |
Технические характеристики генератора в режиме анализатора потока Е1 | |
Выходной уровень | 3 ± 0,3 В |
Форма выходного сигнала | в соответствии с рекомендацией G.703 |
Девиация частоты генератора | ±127 Гц |
Синхронизация | внутренняя, восстановленная |
Режим работы | терминал / транзит |
Линейный код | AMI, HDB3 |
Формируемые тестовые последовательности |
ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
Вставка ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
Имитация аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
Время имитации аварий | непрерывно |
Режим искусственного ввода ошибок |
1 ошибка в секунду, 1*10N (N=-3,-4,-5,-6,-7) |
Служебные каналы | программируемые S-биты и CAS слова |
(*) Пользователь может изменять список опорных частот путем добавления новых
частот.
Характеристики приемника
Общие характеристики приемника | |
Вход приемника | симметричный |
Входное сопротивление |
120 ± 6 Ом > 5 кОм |
Затухание асимметрии | не более -40 дБ |
Технические характеристики приемника в режиме xDSL | |
Опорные частоты (**) |
16384 кГц 8192 кГц 4096 кГц 2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц 16 кГц |
Шаг выбора частоты | 1 кГц |
Диапазон измеряемых уровней |
от -100 до +1 дБо (0 дБо = 8 дБн) |
Погрешность измерения нулевого уровня | не более ± 1 дБ |
Погрешность измерения в диапазоне: | |
–50 … 0 дБ | не более ± 1 дБ |
–80 … –50 дБ | не более ± 2 дБ |
–100 … –80 дБ | не более ± 4 дБ |
Полоса пропускания входного сигнала по уровню – 3дБ | не более 0,5 % от рабочей частоты |
Уровень собственных шумов прибора (без внешних проводов приемника и генератора) |
не более -100 дБо |
Технические характеристики приемника в режиме измерения спектра внешних помех «ШУМ» |
|
Диапазон частот | от 32 кГц до 16 МГц |
Диапазон измеряемых уровней |
от -60 до +1 дБо (0 дБо = 8 дБн) |
Шаг: | |
64 – 16384 кГц | 128 кГц |
32 – 4416 кГц | 32 кГц |
16 – 2208 кГц | 16 кГц |
8 – 1104 кГц | 8 кГц |
Технические характеристики приемника в режиме анализатора потока Е1 | |
Входное усиление, дБ | автоусиление |
Форма входного сигнала | в соответствии с рекомендацией G.703 |
Синхронизация | внутренняя, восстановленная |
Режим работы | терминал / транзит |
Анализируемые тестовые последовательности |
ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
Обнаружение ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
Обнаружение аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
Диапазон контролируемых значений коэффициента ошибок | от 10-2 до 10-10 |
Диапазон счета числа текущих ошибок | от 0 до 99 999 999 |
(**) Пользователь может изменять частоты основного списка или произвольно менять частоту приемника. Метрологические характеристики гарантируются на частотах основного списка.
В состав Дельта-ПРО+ VDSL входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.
Характеристики рефлектометра:
- диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000 м;
- нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5): 0,2 м;
- мертвая зона не более (при коэффициенте укорочения 1,5): 0,2 м;
- пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5): 0,2 м;
- перекрываемое затухание: не менее 96 дБ;
- частота следования калибровочных меток: 1024±0,5 кГц;
- длительность зондирующего импульса: 16?32768 нс;
- выходное сопротивление: 120±6 Ом.
При измерении АЧХ линии VDSL Анализатор VDSL работает в автоматическом режиме с удаленным генератором Дельта-ПРО+ VDSL.
Питание кабельного прибора Дельта-ПРО+ VDSL осуществляется от четырёх аккумуляторных батареек типа АА (Ni-MH 1,2 В, 2,1 А/ч). Время работы прибора от аккумуляторных батарей не менее 5 часов.
Прибор выполнен в ударопрочном металлическом корпусе, помещенном в сумку для переноски. Габариты 140х170х90 мм, вес 1,6 кг.
Комплект поставки:
- прибор Дельта-ПРО+ VDSL - 1 шт
- зарядно-питающее устройство 12 В - 1 шт
- комплект измерительных проводов - 1 шт
- нагрузочный резистор 120 Ом - 10 шт
- сумка для переноски - 1 шт
- аккумуляторная батарея типа AA - 4 шт
- компакт-диск с ПО - 1 шт
- руководство по эксплуатации - 1 шт
Условия эксплуатации приборов:
- температура окружающего воздуха от минус 20 до плюс 50°С
- относительная влажность воздуха не более 90% при 30°С
- атмосферное давление от 86 до 106 кП
